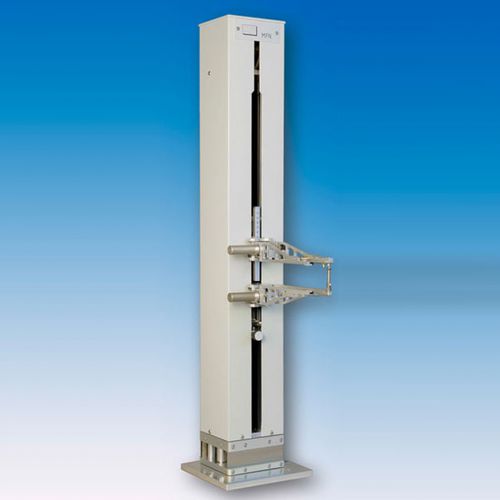

Extensómetro MFN-A-L

El extensómetro MFN tiene un diseño modular. Por tanto, puede elegirse para cada aplicación. El MFN-A ofrece tanto un rango de medición pequeño como uno grande. Con el rango más pequeño (4 mm) se consigue la máxima precisión de medición. Los cabezales de medición con los brazos de medición acoplados se guían en paralelo y se mueven sin juego entre dos columnas cromadas. No se producen errores debidos a cambios en el ángulo de los brazos ni a la inclinación de los bordes de las cuchillas sobre la muestra, como ocurre en una configuración sencilla con brazos de medición giratorios. Se monta en la base del MFN y no se transfiere ninguna fuerza a la muestra. En el brazo de medición superior derecho se aloja un muelle de medición unido a una galga extensométrica de puente completo. Su desviación es el resultado del pasador de medición del brazo inferior a lo largo de la línea que pasa por el "borde de la cuchilla y el centro de la muestra". El posicionamiento exacto del sistema de medición con respecto a la muestra hace posible una precisión de medición que, de otro modo, sólo podría alcanzarse con extensómetros de sujeción manual fijados directamente a la muestra. Las clavijas de medición necesarias para diferentes L0 pueden cambiarse fácil y rápidamente (el accesorio estándar es una clavija de 50 mm).
