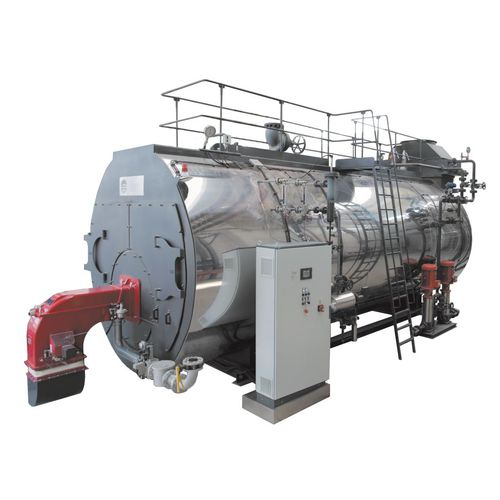

El generador de vapor CS FTB es del tipo semifijo horizontal de tres vueltas efectivas de humo, llama pasante y fondo húmedo.
Se caracteriza por láminas tubulares bordeadas de calor hacia el horno y también la cámara de inversión, con el fin de excluir las tensiones mecánicas típicas de otras formas constructivas y absorber las varias dilataciones mecánicas a las varias temperaturas de ejercicio.
La gran cantidad de agua permite la satisfacción de aumentos instantáneos de solicitudes de vapor sin influenciar el funcionamiento correcto y continuo de los usuarios, el amplio espejo evaporador evita el arrastre de gotas de agua también hacia tomas de vapor repentinas.
En la práctica, el vapor producido es "seco" y permite un considerable ahorro energético reduciendo los retornos en la caldera a través del descargador de vapor presente en la instalación.
El horno, de gran diámetro y volumen, está diseñado para tener una baja carga térmica: las sustancias contaminantes, contenidas en los ríos, se reducen al mínimo, garantizando un funcionamiento óptimo tanto con combustibles líquidos como gaseosos.
El funcionamiento del generador es completamente automático y las operaciones de limpieza y mantenimiento de las partes internas del generador se facilitan gracias al uso de puertas delanteras con bisagras de doble articulación, que pueden abrirse sin necesidad de desmontar el quemador, y puertas traseras bloqueadas con pernos de latón.
La envoltura aislante está formada por colchones de aire de lana mineral de gran espesor y alta densidad con acabado exterior en acero inoxidable pulido hasta el brillo.
---
