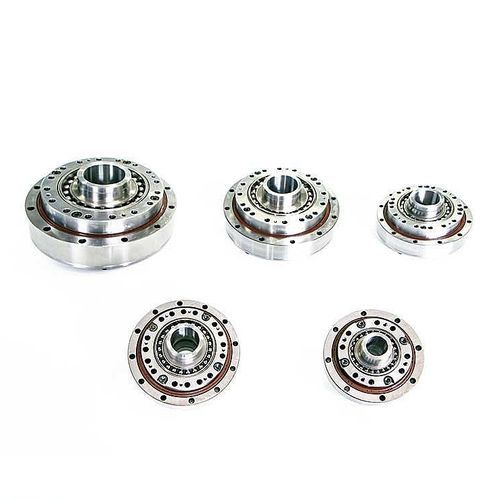

Reductor armónico LHSG seriescoaxialcon eje hueco5 - 10 Nm
Añadir a mis favoritos
Añadir al comparador
Características
- Tipo
- armónico
- Orientación de los ejes
- coaxial
- Tipo de eje
- con eje hueco
- Par
- 200 - 500 Nm, 100 - 200 Nm, 20 - 50 Nm, 50 - 100 Nm, 500 - 1000 Nm, 5 - 10 Nm
- Rendimiento
- de alta precisión, de alto par, de gran rigidez
- Aplicaciones
- industrial, de eje
- Velocidad de rotación
Máx.: 8.000 rpm
(50.265,48 rad.min-1)Mín.: 2.200 rpm
(13.823,01 rad.min-1)- Relación de reducción
Máx.: 160 unit
Mín.: 50 unit
- Peso
Máx.: 20 kg
(44,09 lb)Mín.: 0,38 kg
(0,84 lb)
Descripción
El reductor armónico de eje hueco de alto torque LHSG utiliza rodamientos de alta rigidez y un diseño general reforzado para aumentar la capacidad de transporte de torque en más de un 30% en comparación con la serie estándar de reductores armónicos LHS. Además de reducir el peso de la maquinaria y los equipos, la disminución del peso de los robots industriales puede aumentar la velocidad del robot y el peso de la carga útil.
Desde su fundación en 2003, Leaderdrive ha estado investigando y desarrollando innovadores sistemas de transmisión armónica. Cada conjunto de reductores o componentes que producimos demuestra los últimos avances en materia de reductores armónicos de alta precisión y rentabilidad. Póngase en contacto con nosotros para saber cómo nuestros reductores armónicos de alto torque pueden mejorar sus sistemas mecánicos.
Aplicaciones:
El engranaje de onda de tensión flexspline de eje hueco de alto torque LHSG puede ser ampliamente utilizado en: robots, robots humanoides, maquinaria de procesamiento de metales, equipos de fabricación de semiconductores, equipos láser, equipos de fabricación de circuitos impresos, telescopios , máquinas herramienta metálicas, equipos fotovoltaicos y otros campos.
Modelos:
La serie de engranajes de onda de deformación flexspline de eje hueco de alto par de torsión LHSG se divide en seis modelos según la forma de conexión del extremo de entrada y la leva del generador de ondas y otros aspectos:
Modelo LHSG-I: El eje de entrada se empareja directamente con el orificio interior del generador de ondas y se conecta mediante una llave plana.
