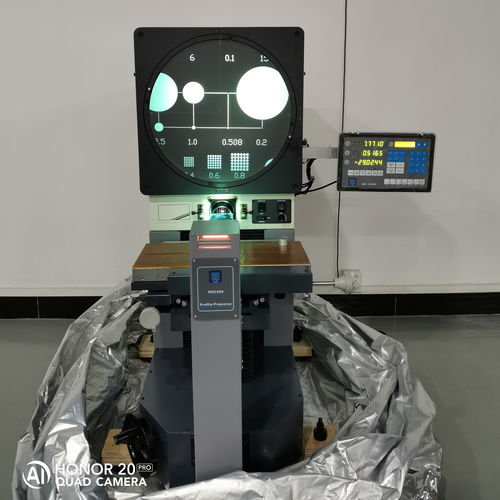

Comparador óptico horizontal HOC400

digital

Nombre: - Comparador óptico horizontal (HOC400) Modelo: - HOC400 Especificación - Tamaño de la pantalla del comparador óptico horizontal: ￠400mm con 4 clips de película - Recorrido eje X.Z: 250mm*150mm - Recorrido-Y: 100mm - Tamaño del escenario: 450mm*200mm - Capacidad de carga del escenario: 30kg - Peso neto: 240kg - Lente del objeto: 5x.10x.20x.50x.100x. (estándar 10x), reflector acoplado - Precisión de aumento: 0,08% de contorno, 0,12% de superficie - Iluminación de transmisión: bombillas halógenas de 24v/150w para el contorno - Iluminación de reflexión: bombillas halógenas de 21v/150w para superficie (pares de iluminación de fibra óptica) - Fuente de alimentación: AC110-120v, 200-240v, monofásico 50/60Hz - Escala lineal-X. Eje Y: resolución de 0,5µm - Medición de ángulos: 0.01° o 1′ de resolución - Precisión: (2,5+L/150)µm, L = longitud de la pieza medida ( unidad: mm) - Repetibilidad: 0,003mm - Transmisión: guía lineal, se ajusta al movimiento rápido - Lectura digital: Contador metrológico con salida RS-232C Características - Desplazamiento - Conversión MM/INCH - Conversión ABS/INC - Puesta a cero - Cálculo de 1/2 - 0° 90° 270° 360° conversión - Compensación lineal - Salida RS-232C - Medición geométrica
