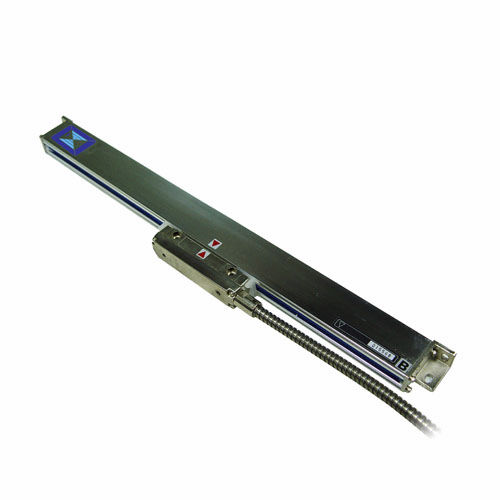

Regla lineal para codificador lineal

de precisión

Descripción de Producto Uso: Este tipo de Linear Scale está instalado en el pequeño espacio del montaje, que es conveniente para las máquinas de la amoladora, los vectores XY, las plantillas, el etc. Características: 1. Vidrio óptico de la alta exactitud 2. Puntas de referencia de la escala en una echada de 50m m para determinar el punto de referencia para trabajar a máquina 3. Usar 5 conjuntos de rodamiento, asegura el desplazamiento excelente de la capacidad de repetición, de la colocación, buenos y la durabilidad 4. Proceso especial de la aleación de aluminio para la prueba y el anti-polvo de la agua/aceite 5. Conveniente para moler, perforar y las máquinas de pulir, las espumas, los XY-vectores, el etc 6. Resistencia realzada de la vibración 7. Labios de goma de calidad superior para evitar la contaminación 8. Instalación y mantenimiento fáciles Paramters: 1. Resolución: 0.005m m (estándar); 0.001m m (opcional) 2. Alcance efectivo (ER): 2-128 " (50mm-3200m m) 3. Señal de salida: 5V, TTL (estándar); RS422 (opcional) 4. Forma de onda de la salida: Dos 90° señales sinusoidales Fase-cambiadas de puesto 5. Alta exactitud: ± µ (5+L/200); M; L = alcance efectivo (milímetro) 6. Velocidad máxima de la respuesta: 72M/min 7. Echada grating de la escala: 20μ m 8. Echada de la punta de referencia de la escala: 50m m 9. Temperatura de funcionamiento: 0 a 40 grados 10. Cable de señal de la escala linear: Si el travle del codificador linear es a partir 50m m a 900m m, es los 2m Si el ml del codificador linear es 1000m m, es los 5m.
