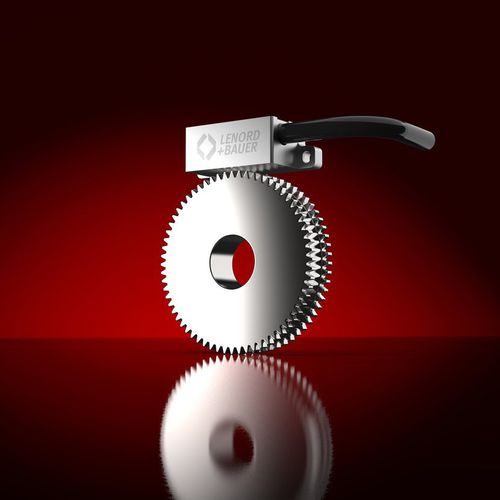

Encoder rotativo absoluto GEL 2800

magnéticode eje huecoen miniatura

■ Kit de codificador magnético absoluto de una sola vuelta ■ El kit de montaje sin cojines consiste en una unidad de escaneo y un escala de medición ferromagnética (rueda dentada) ■ Adquisición de la velocidad de rotación y la posición por medio del escaneo sin contacto de una rueda dentada de dos vías ■ Cálculo de la posición absoluta mediante la evaluación de Vernier ■ Adecuado para su uso en condiciones ambientales severas, tan plenamente electrónica encapsulada ■ Debido a la autocalibración, robusta en relación con la mecánica tolerancias ■ Los frenos magnéticos o el bobinado del motor no afectan a la sistema de medición Características ■ Resolución de 18 bits (1) ■ Señales de salida - Posición: Interfaz configurable SSI - Velocidad de rotación: Salida incremental ■ Precisión absoluta hasta ± 0,05°(2) ■ Rango de temperatura -40 °C a +105 °C ■ Grado de protección IP 68 Ventajas ■ Sin mantenimiento ni desgaste, ya que el sistema no requiere rodamientos específicos ■ Rápida adaptación específica para el cliente seleccionando el módulo y el diámetro interior de la rueda dentada ■ Instalación segura y fácil puesta en marcha mediante el ajuste in situ de la unidad de escaneo y la escala de medición, así como la configuración de los parámetros mediante pruebas y programación unidad Campo de aplicación ■ Tecnología de tracción ■ Construcción de máquinas para fines especiales
