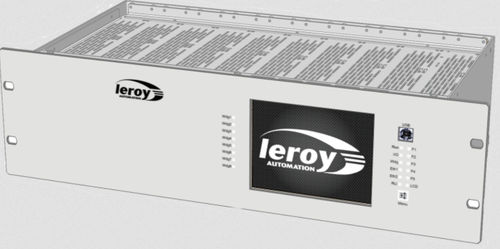

Autómata programable para montaje en panel ACS

con 16 EModbus RTUpor red Ethernet

Diseñada para cumplir los requisitos de la norma EN61850, la gama ACS se utiliza para controlar y gestionar la alimentación de las subestaciones eléctricas. La pantalla táctil del panel frontal permite un control ergonómico de la instalación: visualizar, ordenar, enumerar y reconocer los defectos,.. Las entradas/salidas están cableadas en el panel trasero. Están diseñadas para adaptarse a cualquier tipo de alimentación: 24Vdc, 48Vdc o 125Vdc. El protocolo IEC61850 permite una integración en el sistema de control global de la subestación. Hasta la fecha se han instalado más de 30000 placas modulares ACS. UNIDAD CENTRAL -Procesador central : -Marvel Xscale 32 bits 416Mhz -Coprocesador de E/S : -STM32 120Mhz -Memorias : -RAM : 64Mo -Flash ROM : 32Mo -Flash (memoria persistente) : 4Ko CARACTERÍSTICAS DE LAS ENTRADAS/SALIDAS Placa de entradas multivoltaje redundante Placa con 16 entradas 2 cadenas de adquisición distintas por entrada Tornillo de conexión : 1 común para 2 entradas Tensión de funcionamiento de cada entrada : elección por cableado : 24Vdc - 20 mA 48Vdc - 15 mA 125Vdc - 6 mA Autocontrol en la tarjeta: Seguimiento de las tensiones internas Supervisión del diálogo con la CPU Redundancia del direccionamiento de la tarjeta en el bus Tarjeta de control-mando Placa con 4 interfaces de conmutación. Para cada interfaz : 1 salida de relé "para cerrar la aparamenta" 1 salida de relé "para abrir la aparamenta" Tensión máxima de conmutación : 300Vdc Potencia máxima de conmutación : 60W 1 entrada "aparato cerrado" 1 entrada "aparato abierto" Elección de la tensión de entrada por cableado
