Módulo de E/S digital TES series

analógicoModbus RTUModbus

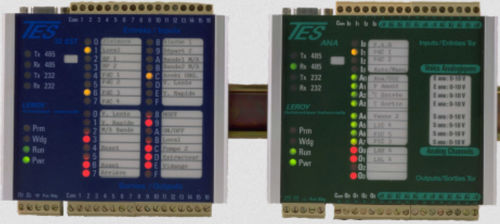

Los módulos "TES" son terminales de salida remota Modbus esclavos en una red RS485. Su implementación es muy rápida con el banco de trabajo TESIS. Numerosas funciones internas están preprogramadas, El mapeo de comunicación Modbus está predefinido. Diseñado para la supervisión del sitio, la gestión técnica, la adquisición de datos industriales, .. La gama también incluye módulos especiales : el espejo , la cronología TES, el centralizador de comunicación. INSTALACIÓN MECÁNICA -Monobloque compacto : Dimensiones : An x Al x P = 130 x 134 x 64 mm -Aluminio -Montaje en DIN simétrico o asimétrico -Protección IP30 -Tornillo extraíble BANCO DE TRABAJO DE CONFIGURACIÓN (TESIS32) TESIS32 permite la puesta en marcha de la TES en pocos minutos: -Configuración de los puertos de comunicación: velocidad, formato, número de esclavo -Ajustes de las entradas: filtrado -Ajustes de las salidas: parpadeos, pliegues -Ajustes de las entradas analógicas: filtrado, escalado TES ESPEJO Un espejo TES es un maestro TES Modbus asociado por parejas a un remoto esclavo TES convencional (descrito anteriormente) . Tiene entradas/salidas espejo del TES convencional. Transmite el estado de sus entradas a las salidas del TES remoto y, a la inversa, lee las entradas del TES remoto para copiarlas en sus salidas. La distancia entre ambos puede alcanzar los 3 km. En el momento del encendido, la TES maestra intenta comunicarse de forma permanente con una TES remota esclava. No hay ningún ajuste. La comunicación se establece automáticamente según los parámetros de comunicación de la TES remota. Cronología TES La TES "CHRONOLOGY" es una TES con 32 entradas lógicas (basada en el hardware de una TES32ET) que detecta los cambios de estado de sus entradas con una resolución de 2ms.
