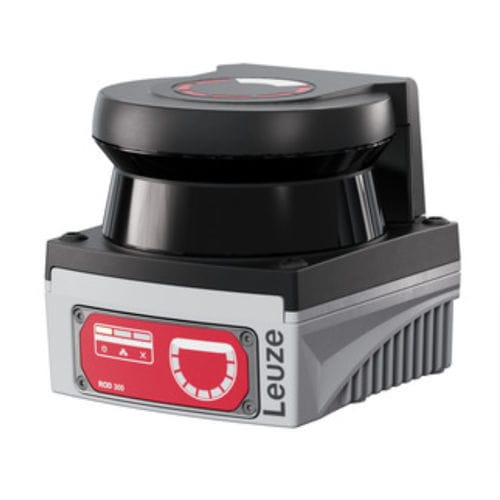

Escáner multiaxiales ROD 508

de mediciónláserde infrarrojos

Aplicación - Control de envases Medición de contornos Navegación Fuente de luz - Láser, Infrarrojo Láser de clase - 1, IEC/EN 60825-1:2014 Resolución angular - 0,025° a 10Hz 0,05° a 20Hz 0,1° a 40Hz 0,2° a 50Hz 0,2° a 80Hz Área angular - 275 ° Campo de detección - 0,08 ... 25 m, Reemisión > 90 % 7 m con reflexión del 1,8 % 15 m con reflexión del 10 % 25 m con reflexión del 90 % Tensión de alimentación UB - 12 ... 24 V, CC, -10 ... 30 % Tiempo de respuesta - 12,5 ... 100 ms Número de conexiones - 2 Unidad(es) Función - Interfaz de máquina Tipo de conexión - Conector redondo Tamaño de rosca - M12 Tipo - Conector macho Material - Metal Número de polos - 12 polos Codificación - Codificación A Función - Interfaz de datos Transmisión de valores medidos vía UDP (potencia de señal, distancia y representación del proceso) Tipo de conexión - Conector redondo Tamaño de rosca - M12 Tipo - Conector hembra Material - Metal Número de polos - 4 polos Codificación - Codificación D Dimensiones (An x Al x L) - 80 mm x 80 mm x 85 mm Material de carcasa - Metal Plástico Carcasa de metal - Fundición a presión de cinc Material, cubierta de óptica - Plástico Peso neto - 630 g Tipo de fijación - Fijación pasante Mediante pieza de fijación opcional Placa de montaje Nota - Para más detalles sobre la asignación del segmento circular LED, véanse las instrucciones de uso en www.leuze.com
