Fresadora CNC 3 ejes KX45 Square GV1
verticalcon pórtico fijode banco fijo

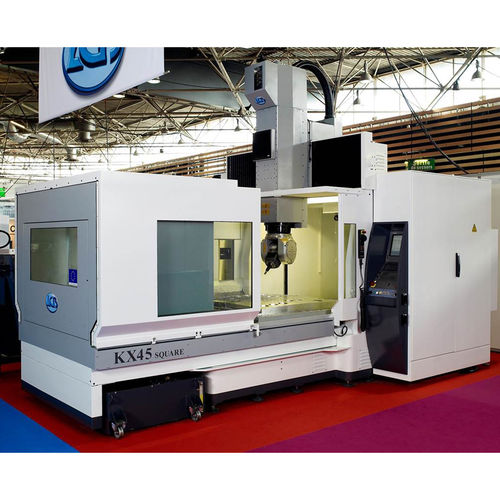

Fresadora CNC 3 ejes - KX45 Square GV1 - LGB Scop - vertical / con pórtico fijo / de banco fijo
Fresadora CNC 3 ejes - KX45 Square GV1 - LGB Scop - vertical / con pórtico fijo / de banco fijo
Fresadora CNC 3 ejes - KX45 Square GV1 - LGB Scop - vertical / con pórtico fijo / de banco fijo - imagen - 2
Añadir a mis favoritos
Añadir al comparador


Características

Número de ejes
3 ejes
Orientación del husillo
vertical
Estructura
con pórtico fijo, de banco fijo, con mesa móvil
Nariz del husillo
HSK-63-A
Número de herramientas
24 herramientas
Otra función
de corte
Aplicaciones
para la industria del molde, para matriz
Otras características
de alta velocidad, de alta precisión, de alta eficacia, con cambiador automático de herramienta
Carrera X

1.500 mm
(59,06 in)

Carrera Y

1.500 mm
(59,06 in)

Carrera Z

600 mm
(23,62 in)

Velocidad de rotación

24.000 rpm
(150.796 rad.min-1)

Potencia

20 kW, 25 kW, 51 kW
(27,19 hp, 33,99 hp, 69,34 hp)

Velocidad de avance del eje X

40.000 mm/min
(26 in/s)

Velocidad de avance del eje Y

40.000 mm/min
(26 in/s)

Velocidad de avance del eje Z

30.000 mm/min
(20 in/s)

Peso de la herramienta (máx.)

5 kg
(11 lb)

Tiempo de cambio de herramienta

8 s

Peso total

15.000 kg
(33.069,34 lb)

Longitud total

5.000 mm
(196,9 in)

Anchura total

3.500 mm
(137,8 in)

Altura total

4.150 mm
(163,4 in)

Descripción

La estructura de pórtico de la máquina (mesa móvil, bancada fija, pórtico y travesaño) permite una mayor estabilidad y rigidez que se ven reforzadas por la estabilización térmica controlada.Los ejes "X", "Y" y "Z" están equipados con guías de rodillos SCHNEEBERGER que garantizan una gran precisión en el posicionamiento de los ejes.El paquete HEIDENHAIN que incluye un CN IT 530 HSCI, encoders lineales absolutos, motores para los ejes y variadores permite altas velocidades y una excelente precisión de corte en desbaste y en acabado gracias a la perfecta interacción entre el algoritmo HSM del control digital y las diferentes partes de la máquina.La combinación de cada uno de los elementos de esta máquina proporciona un alto rendimiento. Esta nueva gama "GV" se ha desarrollado en estrecha colaboración con nuestros clientes y nuestros socios para responder a las necesidades de mecanizado en el ámbito de la fabricación de herramientas (diseño de moldes, matrices y modelos), la producción de piezas para la industria aeronáutica y automovilística, así como para productos mecánicos de alta precisión.

---

Traducción automática  (ver el original en inglés)
