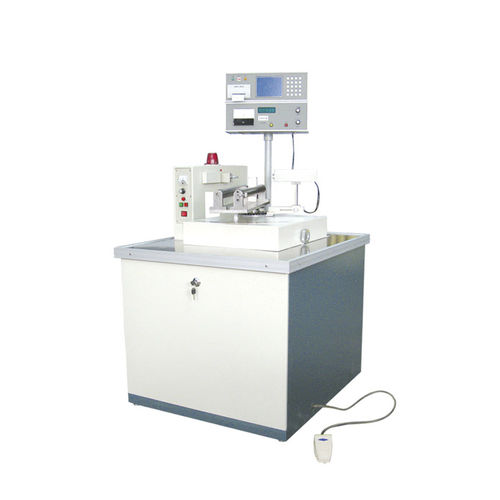

Sistema de medición de orientación YX-5D/5DA

de rayos X

Este instrumento es especial para la medición de la orientación de barras de cristal de silicio, puede ser utilizado en combinación con el YX-5Z/6Z y el dispositivo de corte de líneas múltiples. Su mayor característica es que puede calcular directamente el ángulo de desviación l, el valor X e Y de la barra de cristal después de la medición de la orientación, y puede medir con precisión el valor del ángulo de la oblea parcial. Estructura: El instrumento de orientación de cristal simple de silicio YX-5D consiste en un controlador de rayos X, dispositivo angular, grabador, obturador óptico electromagnético, microcontrolador, teclado, información de entrada, visualización de menús en pantalla, impresión de datos, visualización de ángulos, medidor de intensidad de valor pico, etc. El software de conteo se aplica con el método de cálculo común internacional, con unidad de grado, muestra una precisión mínima de 0.001 grados, la definición de la medida es ±0.008degree（±30〃）, este producto puede medir 3-12 pulgadas de diámetro, 500mm de longitud, 111,100 de superficie cristalina, etc. Modelo: YX-5D, medidor de doble ángulo, uno para el cálculo de la dirección, el otro para la medición de la pieza (8 pulgadas). YX-5DA, medidor de ángulo simple, cálculo de dirección.
