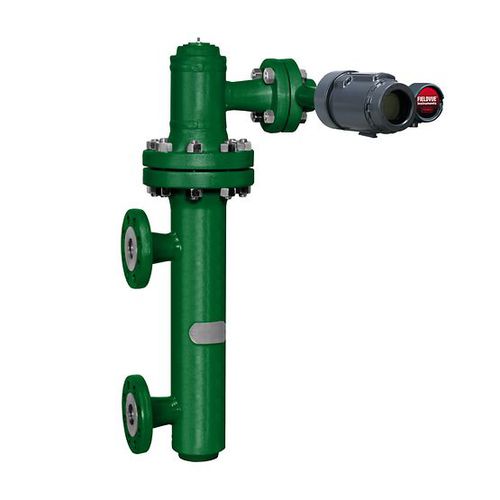

Transmisor de nivel por desplazamiento 249B

para líquidoHART4-20 mA

El transmisor de nivel de desplazador inteligente (interfaz) de la serie DLC consiste en un controlador de nivel inteligente importado original de la serie DLC3000 y una cámara de medición, un mecanismo de medición, un desplazador y un tubo de torque, etc. El cambio de nivel de líquido desencadena el cambio de la flotabilidad del desplazador, luego se transferirá a la unidad de tubo de torsión. Esto hace que el tubo de torsión y el eje central giren de forma sincronizada. Al mismo tiempo, las piezas de acero magnético que se fijaron en el eje central del tubo de torsión giran hacia el desplazamiento rotativo. El sensor de efecto Hall detecta el cambio de campo magnético y convierte las señales magnéticas en señales de corriente. El controlador de nivel inteligente de la serie DLC3000 mide las variables del proceso con un controlador y un circuito electrónico relativo, suministra salida de corriente para controlar la pantalla LCD y soporta la comunicación HART. El regulador recibe las señales eléctricas que han sido compensadas por temperatura y linealizadas. Mientras tanto, compensa el cambio de densidad del líquido causado por el cambio de la temperatura del proceso, y luego suministra señales de salida de corriente de 4~20mA. La pantalla LCD puede indicar la salida analógica, las variables del proceso, la temperatura del proceso (si RTD está instalado), los grados de rotación del tubo de torsión y el rango porcentual de la variable, etc.
