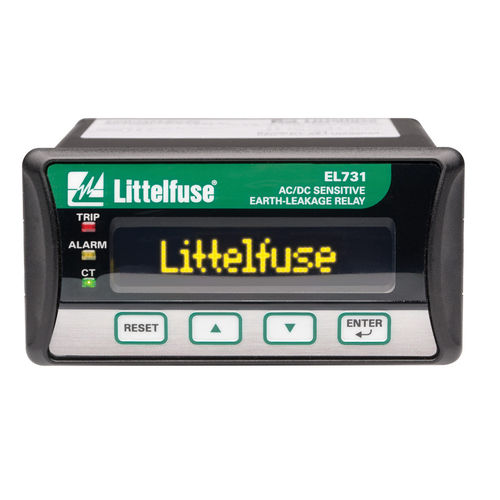

Relé de protección de fuga a tierra EL731 series

de temperatura1NA/NCAC/DC

El relé de la serie EL731 funciona en sistemas de corriente alterna conectados a tierra por resistencia y en sistemas de corriente continua conectados a tierra. Esta unidad es un relé de fuga a tierra sensible de c.a. y c.c. basado en microprocesador que ofrece cobertura completa para todas las frecuencias de 0-6.000 Hz. Se necesitan dos TC para toda la gama de frecuencias, o se puede utilizar un TC sólo para la detección de baja o alta frecuencia. Una entrada de sensor de temperatura RTD/PTC permite la protección contra sobretemperatura. El EL731 ofrece funciones de medición, ajustes de alarma y disparo protegidos por contraseña y comunicaciones de red opcionales. El EL731 se utiliza para añadir protección contra fallos a tierra de bajo nivel a los variadores de velocidad y a las corrientes continuas. Conexión de ordenador a relé Conecte el EL731 a la red mediante un cable de interconexión Ethernet estándar. No se recomienda utilizar un cable cruzado para conectar el EL731 directamente al ordenador que ejecuta IP-Config. Un router típico asignará una dirección IP a todos los ordenadores conectados que utilicen DHCP. El EL731 no admite el uso de DHCP. Si el EL731 se configura por primera vez, se recomienda tener sólo un EL731 conectado a la red para evitar errores de comunicación. Características - Captación ajustable (30-5.000 mA) - Rango de frecuencia (0-90 Hz, 20-6.000 Hz) - Pantalla OLED de 32 caracteres - Indicación LED local - Monitorización del bucle de TC - Salida analógica (4-20 mA) - Temporización ajustable - Ajustes de alarma y disparo - Entrada de sensor de temperatura - Contactos de salida - Comunicación de red - Filtrado de armónicos - Basado en microprocesador - Fuente de alimentación universal
