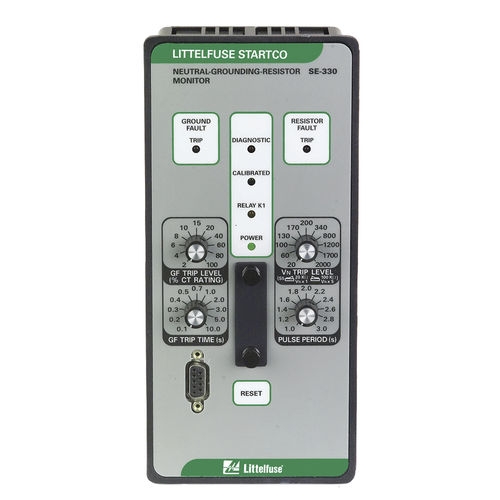

Relé de vigilancia de corriente SE-330 series

para montaje en panel

El SE-330 es un relé avanzado de monitorización de fallos de tierra y resistencia de neutro a tierra que cumple con la norma 10-302 del Código Eléctrico Canadiense Parte I de 2018 (Código CE). Mide la corriente de neutro, la tensión de neutro a tierra y la resistencia de neutro a tierra. Proporciona una monitorización continua de la ruta de neutro a tierra para verificar que la resistencia de neutro a tierra (NGR) está intacta y que no ha sido puenteada o cortocircuitada. Una NGR abierta hace que la protección contra fallas a tierra con detección de corriente sea inoperante y podría dar lugar a una falsa creencia de que el sistema está funcionando correctamente. Un NGR en cortocircuito provoca una corriente de fallo a tierra superior a la esperada. Un código LED único que parpadea proporciona una confirmación externa para los equipos de seguridad de la planta y los inspectores cuando se ha configurado y está activa la protección conforme a las normas. El SE-330 puede utilizarse con transformadores y generadores de baja y media tensión con puesta a tierra de baja o alta resistencia utilizados en instalaciones de procesamiento, fabricación, química, pulpa y papel, petróleo y tratamiento de agua. Para aplicaciones de más de 35 kV, utilice el SE-330HV. Para aplicaciones que requieren la conformidad con la norma australiana/nueva Zelanda AS/NZS 2081, utilice el SE-330AU. La configuración completa del SE-330 requiere la conexión a un PC que ejecute el SE-MON330 v4.10 o superior. Para aplicaciones en las que la aparamenta existente es inaccesible o en las que se desea un panel de control independiente, el SE-330 también está disponible dentro de una caja NEMA 4X. La serie NGRM-ENC está disponible en varias opciones, incluyendo un SE-330 montado en superficie o en puerta, para adaptarse a la aplicación específica del cliente.
