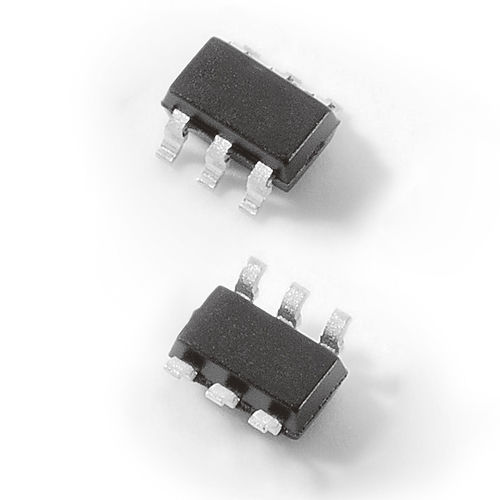

Matriz de diodos TVS SRV05-4HTG-D series

SMDde baja capacitanciapara la electrónica

El SRV05-4HTG-D integra diodos de carril a carril de baja capacitancia con un diodo zener adicional para proteger cada patilla de E/S contra ESD y sobretensiones elevadas. Este robusto dispositivo puede absorber con seguridad una corriente de sobretensión de 10 A según la norma IEC 61000-4-5 (tP=8/20μs) sin degradación del rendimiento y un mínimo de ±30 kV ESD según la norma IEC 61000-4-2. Su muy baja capacitancia de carga también los hace ideales para proteger pines de señal de alta velocidad. - ESD, IEC 61000-4-2, ±30kV contacto, ±30kV aire - EFT, IEC61000-4-4, 40A (5/50ns) - Rayo, 10A (8/20μs según se define en IEC 61000-4-5 2ª Edición) - Baja capacitancia de 1pF (TYP) por E/S - Baja corriente de fuga de 0,5μA (MAX) a 5V - Encapsulado pequeño SOT23-6 (JEDEC MO-178) - Sin halógenos, sin plomo y conforme a RoHS - Nivel de sensibilidad a la humedad (MSL -1) - Televisores LCD/PDP - Monitores - Portátiles - Ethernet 10/100/1000 - Firewire - Descodificadores - Pantallas planas - Portátiles médicos
