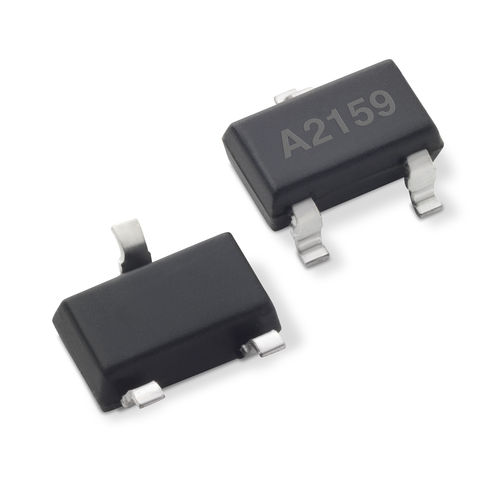

Sensor de campo magnético TMR LF series

de bajo consumo

El conmutador TMR es un conmutador magnético digital que integra la magnetorresistencia en túnel (TMR) y la tecnología CMOS para proporcionar un conmutador digital de activación magnética de alta sensibilidad y consumo ultrabajo. Contiene un sensor magnético TMR y circuitos de procesamiento de señales CMOS en el mismo encapsulado, incluido un generador de tensión TMR en el chip para una detección magnética precisa, un amplificador de tensión TMR y un comparador, además de un disparador Schmitt para proporcionar histéresis de conmutación para el rechazo del ruido. Se utiliza un regulador de brecha de banda interno para proporcionar una tensión de alimentación compensada por temperatura para los circuitos internos, lo que permite una amplia gama de tensiones de alimentación. Está disponible en el encapsulado SOT23-3. Características y ventajas: - La tecnología TMR admite Bop de 5 ó 7 ó 10 ó 14 ó 17 Gauss disponibles - Consumo ultrabajo: 200nA a 50 Hz de respuesta o 1,5 uA a 1 kHz de respuesta - Direcciones de detección del eje X o Z disponibles. - Modos de funcionamiento unipolar, omnipolar o bipolar (enclavamiento) disponibles - Excelente estabilidad térmica - Salida Open Drain o Push Pull disponible - Encapsulado SOT23-3 Aplicaciones: - Interruptores de proximidad - Contadores de gas, agua y calefacción - Detección de posición y velocidad - Control de motores y ventiladores - Interruptores de estado sólido
