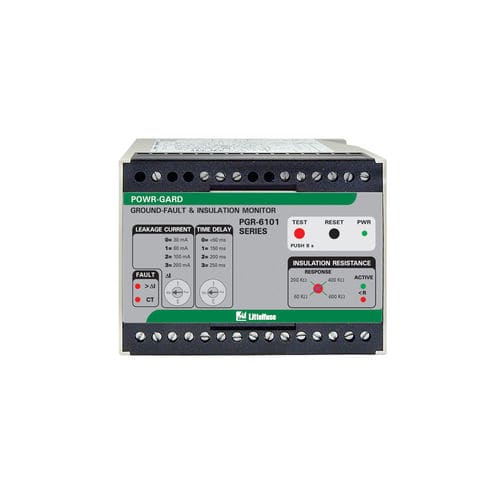

Relé de vigilancia de fuga a tierra PGR-6101-120

de aislamiento2NA/NCtrifásico

El relé de la serie PGR-6101 funciona en sistemas de corriente alterna monofásicos o trifásicos con puesta a tierra sólida, puesta a tierra por resistencia y sin puesta a tierra de hasta 6 kV. Este relé combina las características de un relé de protección contra fallos a tierra y un monitor de aislamiento en una sola unidad. Protege contra fallos a tierra supervisando la resistencia de aislamiento cuando el motor está desenergizado y supervisando la corriente de fallo a tierra cuando el motor está energizado. El PGR-6101 dispone de dos salidas analógicas independientes para medidores opcionales de corriente y ohmios, así como dos relés de alarma independientes. Características - Captación GF ajustable (30-200 mA) - Captación de aislamiento ajustable (60-600 kΩ) - Retardo ajustable (50-250 ms) - Contactos de salida - Salidas analógicas (0-1 mA) - Supervisión del bucle de TC - Modo de funcionamiento de los contactos seleccionable - Tecnología POWR-GARD
