Relé de protección de fuga a tierra PGR-6100 series
de aislamiento1NA/NCpara motor eléctrico

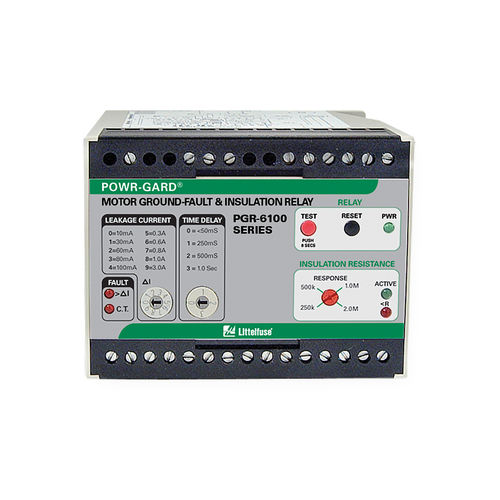

Relé de protección de fuga a tierra - PGR-6100 series - Littelfuse - de aislamiento / 1NA/NC / para motor eléctrico
Relé de protección de fuga a tierra - PGR-6100 series - Littelfuse - de aislamiento / 1NA/NC / para motor eléctrico
Relé de protección de fuga a tierra - PGR-6100 series - Littelfuse - de aislamiento / 1NA/NC / para motor eléctrico - imagen - 2
Añadir a mis favoritos
Añadir al comparador


Características

Valor controlado/medido
de fuga a tierra, de aislamiento
Configuración de contacto
1NA/NC
Aplicaciones
para motor eléctrico
Montaje
para montaje en panel
Corriente de desconexión

Mín.: 10 mA

Máx.: 3.000 mA

Descripción

El monitor PGR-6100 combina las características de un relé de protección de fallo a tierra y un monitor de aislamiento en una sola unidad. El monitor puede detectar un fallo a tierra del motor tanto si el motor está en marcha (modo online) como parado (modo offline). Protege contra fallos a tierra supervisando la resistencia del aislamiento cuando el motor está sin tensión y supervisando la corriente de fallo a tierra cuando el motor está con tensión. El PGR-6100 dispone de dos salidas analógicas independientes para medidores de corriente y ohmios opcionales y dos relés de alarma independientes. La unidad funciona en sistemas monofásicos o trifásicos con conexión a tierra sólida, con conexión a tierra por resistencia y sin conexión a tierra de hasta 6 kV. Los modos de funcionamiento a prueba de fallos o no a prueba de fallos seleccionables permiten conexiones a bobinas de disyuntores de derivación o subtensión. El PGR-6100 es único en el sentido de que tiene capacidades predictivas y de protección. Características Captador GF ajustable (10 mA-3 A) Captación de aislamiento ajustable (250 kΩ-2 MΩ) Temporización ajustable (50 ms-1,0 s) Contactos de salida Dos salidas analógicas (0-1 mA) Supervisión del bucle del TC

---
