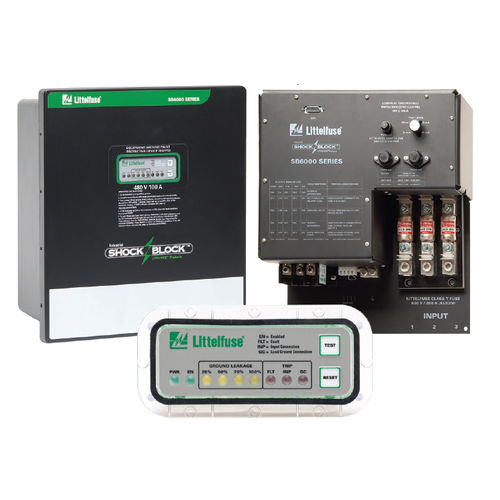

Disyuntor de tensión SB6100 series

defectos de puesta a la tierrapara protección de redeprogramable

Interruptor de circuito de falla a tierra (GFCI) para fines especiales, Clase C y Clase D El bloque de choque industrial (ISB) es un dispositivo de protección del personal diseñado para cumplir los requisitos de los GFCI de propósito especial definidos por la norma UL 943C. Esta norma describe las clases de GFCI diseñadas específicamente para su uso en instalaciones industriales. Los GFCI de clase C están destinados a utilizarse en sistemas trifásicos en los que la tensión de línea es de 480 V o menos con un nivel de disparo de 20 mA, mientras que los GFCI de clase D están destinados a utilizarse en sistemas de 600 V. El bloque de choque industrial incluye una función de autocomprobación automática y cumple la norma UL 1998 de software en componentes programables. Interruptor de circuito por falla a tierra (GFCI), Clase A El bloque de choque está disponible como GFCI de clase A, lo que permite que las cocinas comerciales, las obras de construcción y otras unidades no residenciales con zonas húmedas cumplan la norma NEC 210.8(B) para sus cargas trifásicas de hasta 100 A. Dispositivo de protección contra fallas a tierra para equipos (EGFPD) El bloque de choque industrial también está disponible con configuraciones de protección ajustables como EGFPD. Los modelos EGFPD pueden ajustarse para disparar a 6 mA o de 10 a 100 mA en incrementos de 10 mA. Esto ofrece más flexibilidad, ya que los dispositivos GFCI no pueden tener un nivel de disparo ajustable. Capacidades y modelos El bloque de choque industrial (GFCI y EGFPD) está disponible para tensiones trifásicas de 208 a 600 V con una corriente máxima a plena carga de 100 A, y una protección de sobreintensidad integrada suministrada por fusibles Littelfuse de clase T. El sistema de alimentación puede tener una conexión a tierra sólida o de alta resistencia y la carga debe ser trifásica sin neutro.
