Sistema de control de protección MPS series

digitalde motor

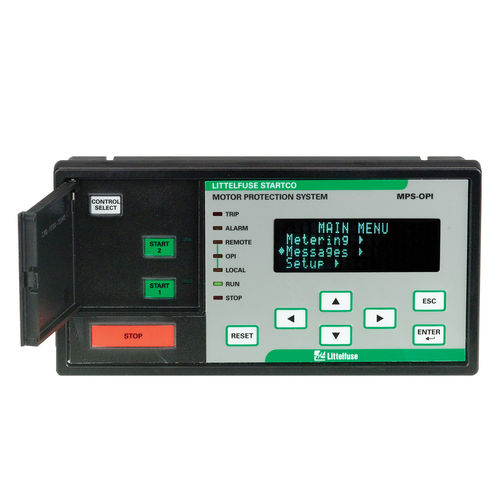

El sistema de protección de motores de la serie MPS ofrece una completa protección de tensión y control de arranque para motores de media tensión. El sistema supervisa la tensión, la corriente y la temperatura para proporcionar un paquete completo de funciones de protección. El MPS es un sistema modular con funciones integradas de protección, control del motor, medición y registro de datos. Este sistema se utiliza normalmente para proteger motores de inducción trifásicos de baja y media tensión y de potencia media a alta. Funcionamiento La unidad de control (MPS-CTU) es el módulo central. Puede funcionar como unidad independiente o con la interfaz de operador (MPS-OPI), los módulos RTD (MPS-RTD) y el módulo diferencial (MPS-DIF). La CTU puede programarse utilizando la OPI o la red de comunicaciones. Las entradas y salidas programables proporcionan una plataforma de hardware flexible y el software personalizado se puede cargar fácilmente desde un PC a la memoria flash de la CTU. Interfaz de operador (MPS-OPI) - Pantalla fluorescente de vacío grande y brillante de 4 x 20 - Visualización de valores medidos - Acceso a puntos de ajuste - Alimentación a través de la unidad de control - Montaje en panel o directamente en la unidad de control - Montaje remoto (1,2 km o 4000 pies de longitud máxima del bucle) - Tamaño 1/2 DIN - Certificado para ubicaciones peligrosas Unidad de control (MPS-CTU) - Entradas de corriente-Transformadores de corriente de fase secundaria de 5 A o 1 A - Entradas de tensión-hasta 600 V sin transformadores de fase - Entrada de fuga a tierra-5-A o 1-A secundaria o transformador sensible - Entrada de tacómetro (pulso de alta velocidad) - 8 entradas digitales, 5 salidas de relé, 1 entrada y salida analógica
