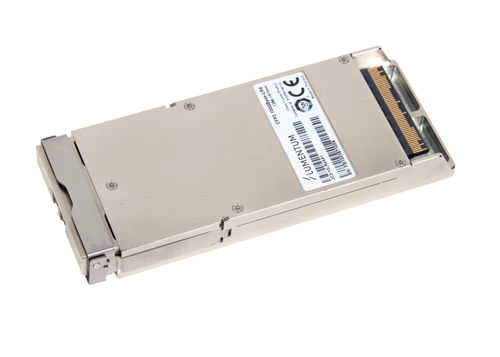

Transceptor Gigabit Ethernet JC2 Series

para fibra ópticade alta velocidadfull duplex

El transmisor-receptor óptico de Lumentum 100G CFP2 LR4 es un lleno - duplex, el transmisor-receptor óptico photonicintegrated que proporciona un acoplamiento de alta velocidad en 103.125 o 111.81 datos agregados los Gbps clasifican más de hasta 10 kilómetros de SMF-28. El módulo se conforma con el Rev. 1.0 de la especificación del hardware del CFP MSA CFP2, la cláusula 88 de IEEE 802.3-2012, e ITU-T G.959.1-2012-02. El transmisor-receptor óptico de Lumentum 100G CFP2 LR4 integra el transmitir y recibe la trayectoria sobre un módulo. En el lado de transmitir, cuatro carriles de las secuencias de datos seriales se recuperan, se vuelven a cronometrar, y se pasan encendido a cuatro conductores del laser, que controlan cuatro lasers modulados eléctrico-absorción (EMLs) con 1296, 1300, 1305, y 1309 longitudes de onda de centro del nanómetro. Las señales ópticas entonces se multiplexan en una fibra unimodal a través de un conectador industry-standard del LC. En el lado de la recepción, cuatro carriles de las secuencias de datos ópticas ópticamente son demultiplexados por un demultiplexor óptico integrado. Cada vapor de los datos es recuperado por un fotodetector del PIN y un amplificador del transimpedance, vuelto a cronometrar, y pasado encendido a un conductor de la salida. Este módulo ofrece interfaz un interfaz, una consumición de la energía baja, y de una gerencia eléctricos hot-pluggable de MDIO.
