Inductor de ferrita LSDZ02-300uH-14A-20KHz
de cerámicade factor de potenciamonofásico

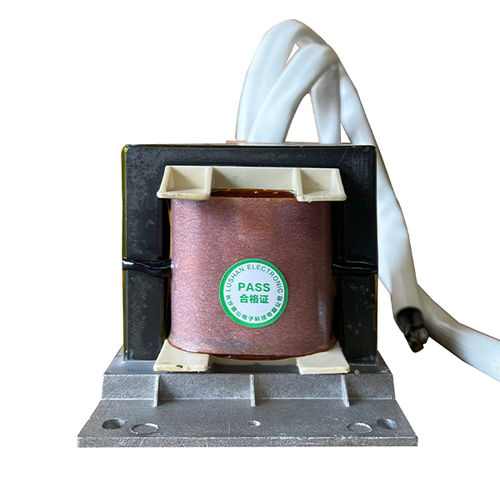

Inductor de ferrita - LSDZ02-300uH-14A-20KHz - LUSHAN CHINA - de cerámica / de factor de potencia / monofásico
Inductor de ferrita - LSDZ02-300uH-14A-20KHz - LUSHAN CHINA - de cerámica / de factor de potencia / monofásico
Inductor de ferrita - LSDZ02-300uH-14A-20KHz - LUSHAN CHINA - de cerámica / de factor de potencia / monofásico - imagen - 2
Añadir a mis favoritos
Añadir al comparador


Características

Tecnología
de ferrita, de cerámica
Características eléctricas
de alta frecuencia, de factor de potencia, monofásico
Estructura
de pequeño tamaño, cuadrado
Aplicaciones
convertidor DC DC, para motor
Otras características
de cobre, de alta eficacia
Corriente primaria

14 A

Descripción

reactor monofásico de alta frecuencia de 300µH y 20 kHz para inversores Diseñado para la electrónica de potencia moderna, este reactor monofásico de alta frecuencia de 300µH funciona a 20 kHz, proporcionando un filtrado y almacenamiento de energía eficientes en sistemas de inversores. Fabricado con núcleos de ferrita de alta calidad y optimizado para ocupar el mínimo espacio, garantiza un rendimiento estable en aplicaciones de alta eficiencia y espacio limitado, como inversores solares, SAI y cargadores de vehículos eléctricos. Características principales: 1.Eficiencia del núcleo de ferrita a. El material de ferrita de bajas pérdidas (por ejemplo, Mn-Zn) minimiza las pérdidas del núcleo (<100 mW/cm³ a 100mT, 20kHz) y mantiene una alta permeabilidad para una estabilidad precisa de la inductancia (±5%). b. El diseño compacto del núcleo en forma de EE/ETD reduce el volumen en un 40% en comparación con los reactores tradicionales, ideal para diseños de PCB de alta densidad. 2.Optimización de alta frecuencia a. La baja resistencia de CC (DCR <0,1Ω) y las técnicas avanzadas de bobinado (por ejemplo, bobinado de alambre Litz o de lámina) mitigan los efectos de piel/proximidad a 20 kHz. b. Amplio rango de temperatura de funcionamiento (-40°C a +125°C) con un aumento de temperatura <40°C a plena carga, lo que garantiza la fiabilidad en entornos térmicos exigentes. 3.Construcción compacta y robusta a. Dimensiones ultrapequeñas (por ejemplo, 50 mm × 50 mm × 30 mm) y peso ligero (<200 g) que permiten una integración perfecta en inversores modulares. b. Los bobinados impregnados en barniz y el revestimiento epoxi proporcionan estabilidad mecánica y resistencia a la humedad (clasificación IP20) para entornos industriales. c. Cumple las normas IEC 62040 y AEC-Q200 para aplicaciones sensibles a EMI y de automoción. Aplicaciones: Microinversores solares, sistemas de almacenamiento de baterías, accionamientos de motores y fuentes de alimentación para telecomunicaciones.

---
