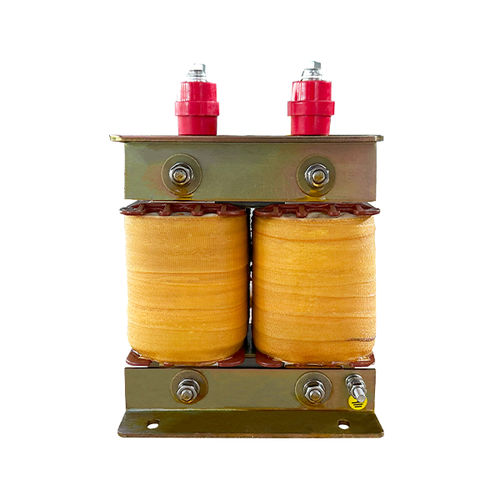

Inductor de núcleo de ferrita LSDZ01-1mH-50A-30kHz
de alambre bobinadoHFpara corrientes fuertes

Inductor de núcleo de ferrita -  LSDZ01-1mH-50A-30kHz - LUSHAN CHINA - de alambre bobinado / HF / para corrientes fuertes
Inductor de núcleo de ferrita -  LSDZ01-1mH-50A-30kHz - LUSHAN CHINA - de alambre bobinado / HF / para corrientes fuertes
Inductor de núcleo de ferrita -  LSDZ01-1mH-50A-30kHz - LUSHAN CHINA - de alambre bobinado / HF / para corrientes fuertes - imagen - 2
Inductor de núcleo de ferrita -  LSDZ01-1mH-50A-30kHz - LUSHAN CHINA - de alambre bobinado / HF / para corrientes fuertes - imagen - 3
Inductor de núcleo de ferrita -  LSDZ01-1mH-50A-30kHz - LUSHAN CHINA - de alambre bobinado / HF / para corrientes fuertes - imagen - 4
Inductor de núcleo de ferrita -  LSDZ01-1mH-50A-30kHz - LUSHAN CHINA - de alambre bobinado / HF / para corrientes fuertes - imagen - 5
Inductor de núcleo de ferrita -  LSDZ01-1mH-50A-30kHz - LUSHAN CHINA - de alambre bobinado / HF / para corrientes fuertes - imagen - 6
Añadir a mis favoritos
Añadir al comparador


Características

Tecnología
de alambre bobinado, de núcleo de ferrita
Características eléctricas
HF, para corrientes fuertes, en modo común, EMI, en modo diferencial
Estructura
de pequeño tamaño, moldeado
Aplicaciones
para ondulador solar, para supresión de EMI
Otras características
a medida, de hilo de cobre
Corriente primaria

50 A

Descripción

inductor de modo diferencial de alta frecuencia de 1mH 50A con aisladores de alta tensión Diseñada para sistemas de pruebas fotovoltaicas (FV) de precisión, esta inductancia de modo diferencial de 1mH maneja 50A de corriente continua con un sólido aislamiento de alta tensión. Utilizando núcleos de ferrita de alta permeabilidad y aislantes especializados, suprime el ruido de alta frecuencia a la vez que garantiza la seguridad y fiabilidad en la validación de inversores fotovoltaicos, pruebas de EMC y simulación de redes. Características principales: 1.Diseño de núcleo de ferrita de alta corriente a. El núcleo de ferrita Mn-Zn de bajas pérdidas minimiza el riesgo de saturación, manteniendo la estabilidad de la inductancia (±8% a 50 A) bajo corrientes de rizado CC/CA extremas (hasta 100 kHz). b. El diseño optimizado del entrehierro reduce las pérdidas en el núcleo (<200 mW/cm³) y la generación de calor (ΔT 15mm, conforme a las normas IEC 60664-1. 3.Construcción compacta optimizada para pruebas a. Estructura de núcleo toroidal/EE que ahorra espacio (por ejemplo, 100 mm × 80 mm × 40 mm) con bobinados de alambre litz para reducir las pérdidas por efecto piel. b. Los terminales IP20 y los soportes resistentes a las vibraciones se adaptan a las configuraciones de prueba fotovoltaica de sobremesa o montadas en bastidor. c. Supresión EMI>30dB en el rango 100kHz-1MHz para mediciones precisas de la eficiencia de los inversores FV.

---

Catálogos

No hay ningún catálogo disponible para este producto.

Ver todos los catálogos de LUSHAN CHINA
