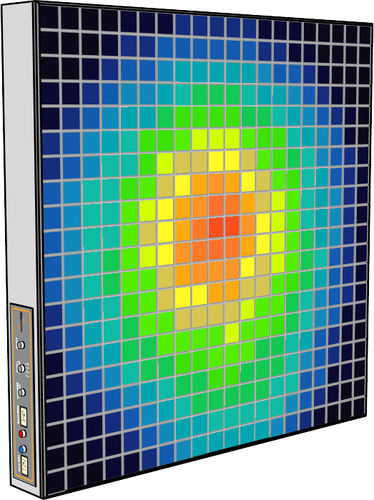

Instrumento de medida de campo electromagnético RWD - 400

para mapeo de campos electromagnéticoscon visualizaciónanalógico

Pantalla de ondas de radio 400 El panel de conversión de radiofrecuencia a óptico de Luxondes muestra directamente el campo electromagnético ambiental o la radiación de un DUT transmisor que se coloca delante de ella. Comprende 400 (20×20) sensores autónomos idénticos que funcionan como píxeles elementales de visualización. La representación del campo EM se proporciona a través de un gradiente de colores. En el lado del panel se puede cambiar la sensibilidad y la dinámica del sistema. APLICACIÓN - Mapeo directo del campo recibido - Optimización de la antena MIMO - Evaluación de la inversión del tiempo - Evaluación del enfoque de la energía - Observaciones de patrones de radiación - • ... CARACTERÍSTICAS - La tecnología: Digital - Superficie del panel: 1m² - Número de sensor: 400 (20x20) - Sensibilidad : -60 dBm a 0 dBm - Rango dinámico mínimo: 3 dB - Ancho de banda : 50 MHz a 3 GHz - Número de colores mostrados: 1024 - Ajuste de sensibilidad: Umbral mínimo y máximo - Función o retraso en tiempo real - Retraso / MaxHold - Número de barras de color: 4 - Visualización excedida del umbral - Peso: 30 Kg
