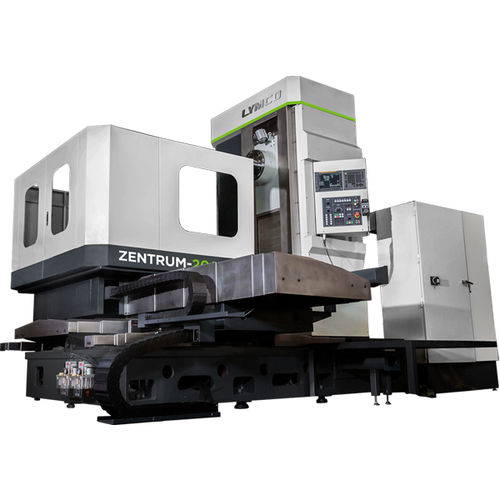

Mandrinadora-fresadora NC ZENTRUM-200Q
horizontalpara mecanizado pesadopara piezas grandes

mandrinadora-fresadora NC
mandrinadora-fresadora NC
mandrinadora-fresadora NC
mandrinadora-fresadora NC
mandrinadora-fresadora NC
Añadir a mis favoritos
Añadir al comparador


Características

Sistema de control
NC
Orientación del husillo
horizontal
Aplicaciones
para piezas grandes, para mecanizado pesado, para la industria energética
Carrera X

1.600 mm
(62,99 in)

Carrera Y

1.200 mm
(47,24 in)

Carrera Z

1.000 mm
(39,37 in)

Carrera W (husillo)

400 mm
(16 in)

Diámetro del husillo

200 mm
(8 in)

Potencia

3 kW
(4,07886 hp)

Descripción

La mandrinadora y fresadora horizontal ZENTRUM-200Q está diseñada para realizar tareas de mecanizado pesado. Esta máquina puede configurarse con controles Fanuc, Heidenhain, Siemens o Mitsubishi para facilitar la puesta en marcha y la integración en todo el taller. El diseño de la transmisión de la caña y el husillo, la estructura de fundición fuertemente nervada y los procedimientos de construcción orientados al detalle se ajustaron para proporcionar confianza y un resultado consistente en el corte pesado. El diámetro de 200 mm de la caña se diseñó y fabricó específicamente para obtener resultados estables en el fresado pesado cuando la caña estaba totalmente extendida. Se produjo un par masivo de más de 1000Nm en el husillo para manejar una gran variedad de materiales. La estructura general de la máquina se diseñó para soportar la tensión de las piezas pesadas de la industria energética, como componentes de fracturación hidráulica, grandes componentes de válvulas y carcasas de turbinas eólicas. Corte pesado con una fresa de 200 mm Las ZENTRUM-200Q están equipadas con una caña de 200 mm de diámetro. La caña de gran tamaño permite un rendimiento estable en los resultados de corte, especialmente para el corte de gran diámetro de piezas de fracking, piezas de válvulas o grandes carcasas de motores. Basado en el diseño estructural japonés, la transmisión del husillo y la caña se ensamblan como una unidad. Esto permite una salida estable de potencia con una vibración mínima. Alcance profundo con una extensión de 400 mm en la carrera del husillo Debido a la estructura única y al gran tamaño del husillo de la caña, la estructura del husillo y la masa del sillín de la 200Q trabajan para el husillo en su conjunto. Así, cuando está totalmente extendido a 400mm, el husillo cortará con un resultado tan bueno como cuando estaba totalmente retraído.

---

VÍDEO
