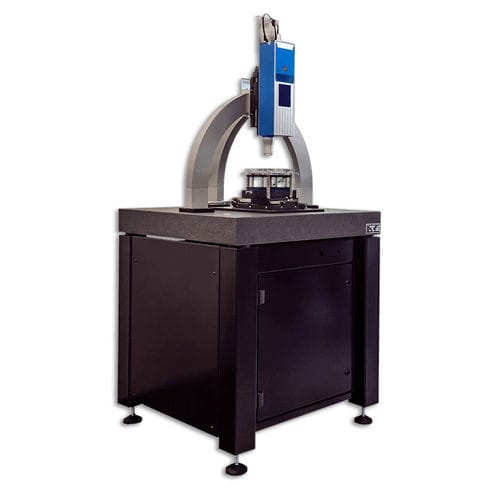

Sistema de inspección 3D MV.EYE CR1

confocalde mediciónde superficie

Sistema de inspección de superficies 3D de alta precisión MV.EYE CR1 El sistema de inspección MV.EYE CR1 permite escanear rápidamente y con gran precisión las superficies de los productos y componentes mediante un sensor confocal cromático de líneas en 3D. Con 192 puntos de medición en una línea y una frecuencia de medición de hasta 6.000 Hz, se pueden escanear rápidamente incluso áreas de inspección más grandes con una densidad de puntos muy alta. Los procesos de inspección que tardan hasta varias horas con los sensores confocales de puntos clásicos pueden realizarse en minutos con el nuevo sistema de inspección MV.EYE CR1. inspección de superficies en 3D con una resolución de 20 nm Los campos de aplicación van desde la inspección de superficies y la inspección de formas de obleas, la inspección de defectos y rugosidades en piezas metálicas o la inspección de formas de componentes precisos moldeados por inyección hasta la medición de huecos en procesos de montaje de productos de primera calidad. Si el rango de medición en Z del sensor no es suficiente, puede ampliarse casi a voluntad desplazando el sensor verticalmente. El sistema de inspección para procesos de producción automatizados Los anteriores procesos de inspección con sensores puntuales pueden reducirse de horas a minutos con la nueva plataforma MV.EYEC CR1. Los datos de superficie 3D generados alcanzan una resolución de 20 nm en z. Gracias a una combinación inteligente y modular de diferentes ópticas de alto rendimiento, se puede llevar a cabo una amplia gama de inspecciones, lo que convierte al sistema de inspección en una solución completa y fiable en diversos ámbitos de aplicación.
