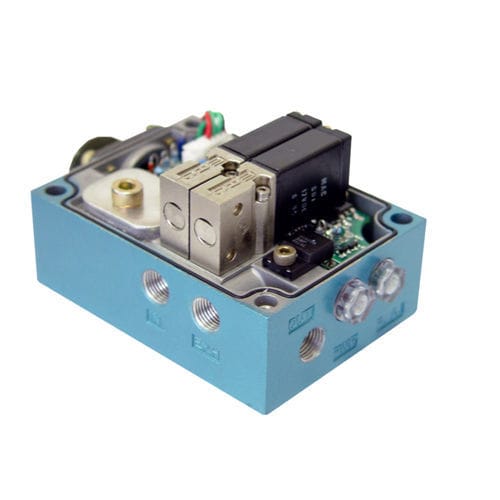

Controlador de presión proporcional PPC5C series

electrónico

El controlador de presión proporcional MAC (PPC) es un producto innovador que convierte una señal eléctrica en una salida neumática proporcional. El PPC no se parece a los transductores I/P o V/P convencionales. Ofrece mucho más en términos de prestaciones, características y fiabilidad. La clave de los PPC de MAC son dos válvulas MAC de las series 34, 45, 400, 47, 92 ó 93 que se utilizan para controlar la presión de salida. Las válvulas son accionadas por el circuito de control electrónico de bucle cerrado de las PPC. La realimentación se obtiene de uno o dos transductores. El obturador equilibrado, la rápida respuesta y el elevado caudal de estas dos válvulas MAC proporcionan unas características de rendimiento extraordinarias para el PPC. La PPC controla la presión de salida midiendo constantemente la presión del flujo descendente y comparándola con la señal de mando. Si se ordena una presión más alta, el PPC responde rápidamente accionando la válvula de llenado MAC, aumentando la presión de salida hasta que es igual a la presión representada por la señal de mando hasta que sea igual a la presión representada por la señal de mando. Por el contrario, si se requiere una presión más baja, el PPC accionará la válvula de escape MAC, disminuyendo la presión de salida hasta que se alcance la presión correcta. Todo esto ocurre muy rápidamente para mantener suavemente la presión correcta.
