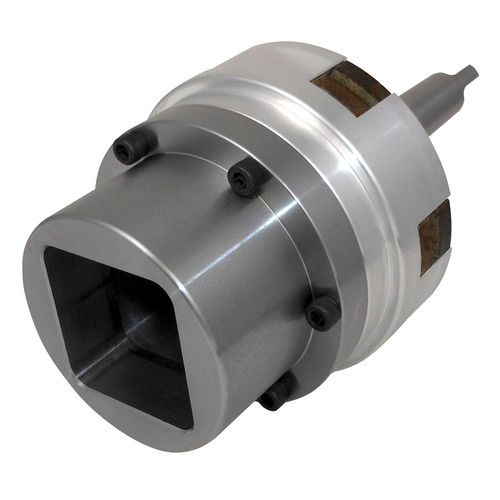

Limitador de par de fricción STH Series

mecánicode seguridadcon acoplamiento

EVITAR DAÑOS Y MOLESTIAS El acoplamiento limitador de par de Mach III se ha utilizado durante décadas para convertir la resistente broca Milwaukee Super Hole Shooter en una herramienta eficaz para abrir y cerrar válvulas de compuerta, válvulas de mariposa, válvulas de bola, válvulas de tapón, válvulas de lodo, compuertas, compuertas deslizantes y otros mecanismos de accionamiento rotativo. CÓMO FUNCIONA El acoplamiento de par se ajusta para que se deslice al valor de libras-pulgada o libras-pie que usted especifique. Este es el "ajuste de par de deslizamiento" y puede ser ajustado en la fábrica antes del envío o puede ser ajustado en el campo con una llave inglesa. El acoplamiento de torsión tiene un eje cónico Morse #3 que se conecta directamente a la toma de la broca. Cuando se enciende la broca, el par de torsión se transmite hasta que se supera el ajuste de par de deslizamiento. A continuación, se desliza hasta que se apaga el taladro, lo que evita que el exceso de par dañe el equipo o golpee al operario. No es necesario reajustar el acoplamiento después de que se deslice. LIMITACIONES Ajuste máximo de par de deslizamiento: 2.796 lb.in (233 lb.ft.) Consulte a Mach III Engineering si el uso previsto supera las 1750 RPM. OPCIONES Los acoplamientos de salida están disponibles para una variedad de geometrías y tamaños; véase más abajo. Si el tamaño de la toma de corriente, el tamaño del orificio o la geometría que necesita no están en la lista, se pueden fabricar acoplamientos personalizados. Póngase en contacto con Mach III Engineering para discutir sus necesidades. CÓMO PEDIR: UNIDAD BASE + ACOPLAMIENTO(S) T4X2R-STH es la unidad base. Los acoplamientos se fijan a la cara de la unidad base y muchos son intercambiables sin necesidad de retirar completamente los pernos. El ajuste del par de apriete se puede hacer en la fábrica. Todos los ajustes de par son +/- 10% del valor especificado.
