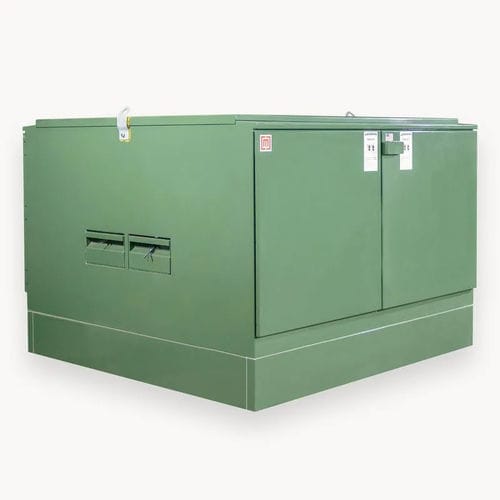

Cuadro eléctrico conmutado

de perfil bajoindustrialpara rack para distribución eléctrica

Aparamenta autoportante diseñada para la protección subterránea de conmutación y fusibles de la red de distribución. Con un diseño de bajo perfil a prueba de manipulaciones y bloqueables, estas unidades son perfectas para instalaciones públicas exteriores. Las celdas Maddox a prueba de manipulaciones están diseñadas, construidas y probadas de acuerdo con los más altos estándares de la industria, incluyendo: UL y IEEE C37.74. Disponen de hasta cuatro bahías con múltiples configuraciones de interruptores y fusibles. Alcance del producto -Diseño de doble puerta de 15 kV Especificaciones estándar -Nominal 14.4 kV -Diseño máximo: 15,5 kV -BIL: 95 kV -Bus principal continuo: 600 amperios -Interrupción de carga: 600 amperios -Cortocircuito -RMS simétrico: 25 kA3-ciclo de trabajo cierre de falta -RMS asimétrico: 40 kA -Frecuencia: 60 hertzios -Altitud máxima: 3300 pies -Unidad fusible: tipo DBU, 15 kV, velocidad estándar (E) -Acabado de alto brillo verde Munsell adecuado para aplicaciones pesadas ‍ Características opcionales -Diseños frontales vivos -Opción de 6 compartimentos (hasta 5 disposiciones de interruptores y 5 de fusibles) -Diseños de 25 kV -Variaciones de velocidad del fusible DBU: lento "E" y "K
