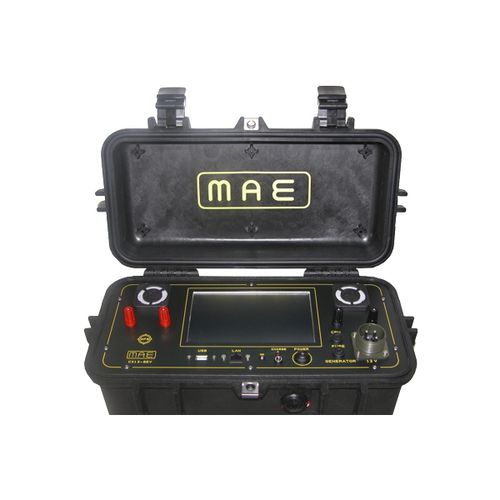

Aparato de medición de resistividad del terreno C313SEV

digitalde medida cuadripoloUSB

Georesistivímetro Digital para Levantamientos Eléctricos Verticales V.E.S. El equipo se caracteriza por una máxima resolución y precisión en el levantamiento geoeléctrico y una gran rapidez de funcionamiento. Una vez finalizada la adquisición de datos, éstos pueden procesarse inmediatamente con el software de procesamiento de datos correspondiente. La alimentación es suministrada por un paquete de baterías integrado y se gestiona a través de un microprocesador capaz de proporcionar una amplia autonomía de adquisición. Los datos se graban y almacenan en un disco interno o en una memoria USB (suministrada). La unidad está totalmente informatizada y todas las funciones operativas se seleccionan simplemente tocando el menú del monitor LCD en color de 7" con pantalla táctil integrada. Este tipo de levantamiento se realiza con el fin de reconstruir una electro-tomografía 1D para un punto de medición. El método geoeléctrico consiste en la determinación experimental de la distribución de resistividad que caracteriza la estructura eléctrica de un medio. En el método SEV, se aumenta progresivamente la distancia entre los electrodos y se mide cada cierto tiempo la relación entre la p.d.d. y la intensidad de corriente. Los valores de resistividad así obtenidos se ven influidos por las características de los materiales a profundidades cada vez mayores. Teniendo en cuenta este segundo efecto, es necesario realizar una corrección geométrica y, por tanto, introducir en el cálculo de la resistividad factores que dependen de las distancias MN (electrodos de medida) y AB (electrodos de entrada). Según las variaciones de las posiciones de los electrodos a lo largo de la zona geoeléctrica, se identifican diferentes sistemas cuadrupolares: Wenner y Schlumberger.
