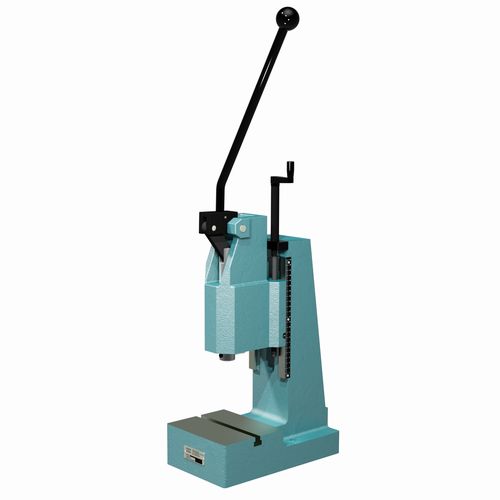

Prensa de palanca APK T3-60 series

manualde estampadode punzonar

Garganta [mm] A1: - 100 Troat [mm] A2: - 0 Ranura en T [mm] similar a DIN 650: - 12 Diámetro del cilindro Øxprofundidad [mm]: - 10H7 x 30 Ø carnero [mm] / Superficie F [mm²]: - 30 Espacio necesario CxG [mm]: - 175 x 300 Peso [kg]: - 43 Luz diurna (min) [mm]: - 51 Aplicación: Las prensas de palanca se utilizan cuando sólo se requiere toda la fuerza de la prensa en una distancia corta al final de la carrera de trabajo, por ejemplo, para ensamblaje, punzonado, remachado, estampado, encolado, etc. las prensas de rodillera mäder tipo APK-T están disponibles con tres capacidades: 15 kN, 25 kN y 30 kN. Se han diseñado especialmente para la fabricación en serie o individual en estaciones de trabajo manuales. las prensas de palanca mäder sólo alcanzan su fuerza nominal al final de la carrera del pistón, el punto muerto inferior (PMI). La elevada presión de trabajo de la prensa se consigue mediante el mecanismo de palanca basculante con relativamente poco esfuerzo por parte del operario. las prensas manuales de palanca mäder pueden ampliarse con diversos extras que mejoran la funcionalidad de la prensa. El cilindro redondo de las prensas mäder se caracteriza por su gran robustez, su superficie rectificada y su precisa perforación. Las herramientas pueden fijarse de forma segura en el orificio del husillo mediante un tornillo de fijación. Como la fuerza final nominal se produce al final de la carrera, se puede ejercer una gran fuerza en el punto exacto en que se necesita. La fuerza manual de 120 N que se puede aplicar es fácil de usar. Como muchas aplicaciones requieren menos fuerza, es posible trabajar sin fatiga incluso con la producción en serie. La palanca manual inclinada lateralmente permite una visión clara de la zona de trabajo y tiene una posición ergonómicamente cómoda.
