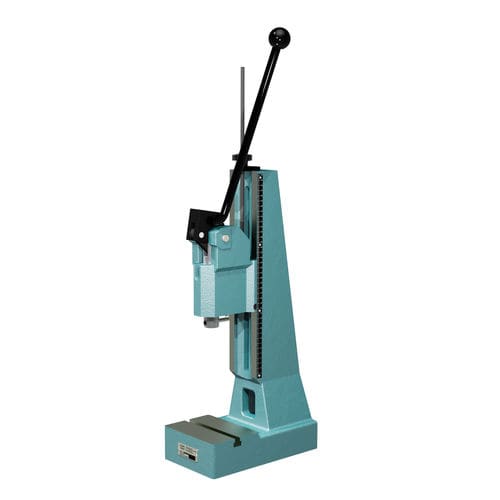

Prensa de palanca L-EP 1200-60 series
manualde estampadode punzonar

prensa de palanca
prensa de palanca
Añadir a mis favoritos
Añadir al comparador


Características

Accionamiento
manual
Función
de estampado, de punzonar, de remachado, para encolamiento
Estructura
de palanca, de pistón, con corredera redonda
Otras características
fija, gran apertura
Fuerza

12 kN

Carrera

60 mm
(2,362 in)

Anchura de la mesa

115 mm
(5 in)

Longitud de la mesa

157 mm
(6 in)

Peso

32 kg
(71 lb)

Descripción

Carrera de trabajo [mm]: - 0 Garganta [mm]: - 80 Tronco [mm]: - 0 Ranura en T [mm] similar a DIN 650: - 12 Øxprofundidad del cilindro [mm]: - 10H7 x 30 Ø del cilindro [mm] / superficie F [mm²]: - 30 Espacio necesario CxG [mm]: - 155 x 280 las prensas de palanca mäder sólo producen su fuerza nominal al final de la carrera, el punto muerto inferior (PMI). De este modo, la elevada presión de trabajo de la prensa se consigue mediante el mecanismo de palanca con un esfuerzo relativamente bajo (aproximadamente 150 N) por parte del usuario. Por lo tanto, las prensas de palanca se utilizan cuando sólo se requiere toda la fuerza de la prensa en una distancia corta al final de la carrera de trabajo, por ejemplo, en el montaje, el punzonado, el remachado, el estampado, el pegado, etc. Las gargantas estándar de 63 mm, 100 mm y 250 mm permiten procesar una amplia selección de piezas. Dependiendo del modelo, la luz del día puede ajustarse de forma continua desde 43 mm hasta 375 mm. las prensas manuales de palanca de mäder pueden ampliarse con diversos extras que mejoran la funcionalidad de la prensa. El cilindro redondo de las prensas mäder se caracteriza por su gran robustez, su superficie rectificada y su precisa perforación. Las herramientas pueden fijarse de forma segura en el orificio del cilindro mediante un tornillo de fijación. Los cilindros redondos de las prensas mäder se guían por orificios pulidos con precisión o por casquillos de teflón. las prensas de palanca tipo EP de mäder están disponibles con tres capacidades: 5 kN, 7,5 kN y 12 kN. Se han diseñado especialmente para la fabricación en serie o individual en puestos de trabajo manuales. Como la fuerza final nominal se produce al final de la carrera, se puede ejercer una gran fuerza en el punto exacto que se necesita.

---
