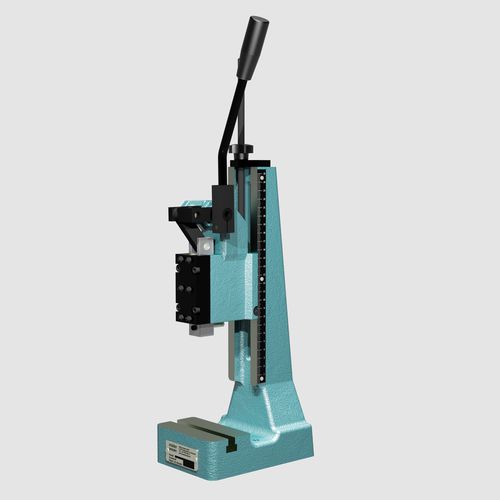

Prensa de palanca L-VK 750-40 series

manualde estampadode punzonar

Carrera de trabajo [mm]: - 0 Garganta [mm] A1: - 80 Troat [mm] A2: - 0 Ranura en T [mm] similar a DIN 650: - 12 Diámetro del cilindro Øxprofundidad [mm]: - 10H7 x 25 Ø carnero [mm] / Superficie F [mm²]: - 25 x 25 Espacio necesario CxG [mm]: - 155 x 220 Aplicación: Las prensas de rodillera se utilizan cuando sólo se requiere toda la fuerza de la prensa en una distancia corta al final de la carrera de trabajo, por ejemplo, para ensamblar, punzonar, remachar, estampar, pegar, etc. las prensas de rodillera mäder VK están disponibles con capacidades de 5 kN a 30 kN. Se han diseñado especialmente para la fabricación en serie o individual en estaciones de trabajo manuales. las prensas de rodillera mäder sólo alcanzan su fuerza nominal al final de la carrera del husillo, el punto muerto inferior (PMI). La elevada presión de trabajo de la prensa se consigue mediante el mecanismo de palanca basculante con relativamente poco esfuerzo por parte del operario. las prensas manuales de palanca mäder pueden ampliarse con diversos extras que mejoran la funcionalidad de la prensa. El cilindro cuadrado de las prensas mäder se caracteriza por su gran robustez, superficie rectificada y guiado preciso. Las herramientas pueden fijarse de forma segura en el orificio del husillo mediante un tornillo de fijación. Como la fuerza final nominal se produce al final de la carrera, se puede ejercer una gran fuerza en el punto exacto en que se necesita. La fuerza manual de 120 N que se puede aplicar es fácil de usar. Como muchas aplicaciones requieren menos fuerza, es posible trabajar sin fatiga incluso con la producción en serie. La palanca manual ERGOPRESS es ajustable en 360° sin escalonamientos y inclinada hacia un lado: visión libre del área de trabajo y posición ergonómicamente cómoda..
