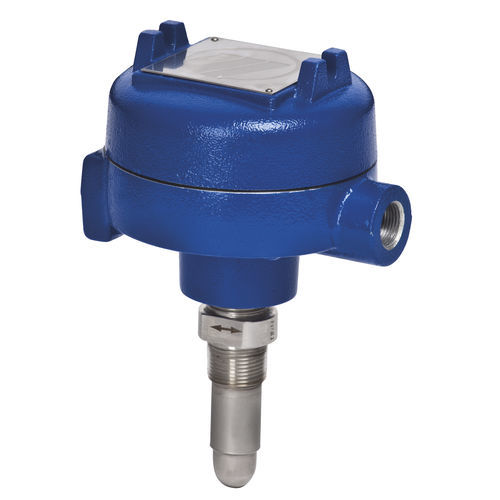

Controlador de caudal de dispersión térmica TG1

para líquidoen líneade inserción

El Thermatel® TG1 / TG2 proporciona un circuito intrínsecamente seguro de dos cables entre la sonda y el gabinete del riel DIN remoto. Los interruptores de flujo / nivel / interfaz proporcionan un nuevo nivel de rendimiento y fiabilidad que no se encuentra en interruptores anteriores. El diagnóstico continuo con indicación de falla, histéresis estrecha y tiempo de respuesta rápido hacen que el TG1 / TG2 sea lo último en la tecnología de interruptores basados en la tecnología de dispersión térmica. De forma similar a los medidores de flujo térmico, los interruptores se basan en la transferencia de calor por convección. Un sensor está a la temperatura del proceso y el otro está siendo calentado por con una potencia constante. A medida que aumenta la velocidad de flujo, la diferencia de temperatura entre los sensores disminuye. Se programa en la unidad un punto de disparo para que cuando se alcance esa diferencia de temperatura específica, el relé cambie de estado. Esto puede ocurrir bien sea con el flujo incrementando o disminuyendo. Diseño intrínsecamente seguro de dos cables con barrera integral La indicación LED proporciona una indicación continua de la velocidad de flujo relativa al punto de disparo Alimentación a 24 VDC Relé de alarma SPDT de 2 amperios con contactos con baño de oro Señal de salida en mA para indicación de falla de diagnóstico según NAMUR NE43 Selecciónde falla segura alta/baja Punto de disparo ajustable y retardo de tiempo Cuerpo de bajo flujo con conexiones de 1/4 "o 1/2" OPCIONES Cuerpo de bajo flujo para detección de caudales de flujo muy bajo Sonda retráctil para hot-tap Diseño higiénico Construcción NACE
