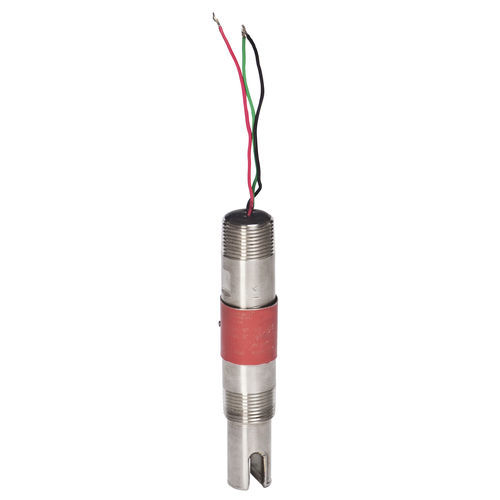

Interruptor de nivel por ultrasonidos Echotel® 940

para líquidospara aplicaciones sanitariasde acero inoxidable

Los interruptores de nivel Ultrasónicos Echotel Modelo 940 y 941 son unidades integrales compactas que usan tecnología de señal en pulsos para realizar mediciones de nivel alto o bajo en una amplia variedad de aplicación con líquidos. Estos interruptores se caracterizan por un transductor de punta sensible de acero inoxidable 316 que se ofrece en una variedad de conexiones a proceso NPT, bridadas o sanitarias. La electrónica compacta está completamente encapsulada justo encima del acople de proceso. El Modelo 940 ofrece un relevador de salida SPDT de 1 amp. El Modelo 941 tiene una salida de corriente variable en mA. Los interruptores de nivel ultrasónicos por contacto usan un par de cristales piezoeléctricos que están encapsulados en material epóxico en la punta del transductor. Los cristales están hechos de un material cerámico que vibra a una frecuencia dada cuando se les aplica un voltaje. El cristal de transmisión convierte el voltaje aplicado de la electrónica en una señal ultrasónica. Cuando hay líquido en el espacio de las puntas del sensor, el cristal de recepción detecta la señal ultrasónica del cristal de transmisión y la convierte nuevamente en señal eléctrica. Electrónica en pulsos brinda excelente desempeño en condiciones de proceso difíciles e inmunidad superior en fuentes de ruido electromagnético Diseño de transductor avanzado proporciona operación confiable drenando líquidos viscosos e ignorando espuma en aplicaciones turbulentas Apto para SIL (Nivel de Integridad de Seguridad) 2 lazos (FMEDA análisis de datos disponibles) Unidad extremadamente compacta de fácil instalación en áreas donde el espacio de acceso es limitado
