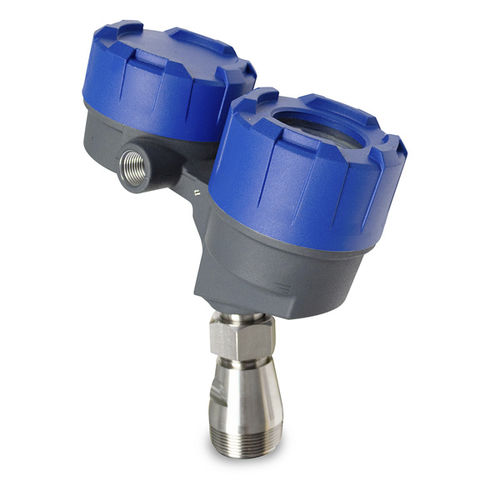

Transmisor de nivel radar Pulsar® R80

de líquido2 hilosHART

El transmisor de radar Pulsar® Modelo R80 es la última generación de transmisores de radar sin contacto Magnetrol® 24 VDC, alimentados por bucle. Utilizando la tecnología de radar de onda continua de frecuencia modulada (FMCW), este transmisor ofrece un rendimiento mejorado, diagnósticos proactivos y varios asistentes de configuración para aportar simplicidad a una tecnología a menudo compleja. Tecnología Radar sin contacto Los transmisores de nivel de radar sin contacto se ofrecen con varias frecuencias de funcionamiento, cada una con sus propias ventajas. Existen dos tipos de transmisores de radar sin contacto: - Onda continua de frecuencia modulada (FMCW) - Radar de ráfaga de pulsos Los dispositivos FMCW transmiten una señal continua con una frecuencia que cambia constantemente hacia el líquido. La diferencia de frecuencias detectada entre la señal transmitida y el eco de retorno es proporcional a la distancia. Los transmisores de radar de ráfaga de impulsos, los más antiguos de los dos tipos, emiten ráfagas cortas de energía a una superficie líquida e incorporan circuitos de temporización de ultra alta velocidad para medir el tiempo de la señal de retorno reflejada en la superficie del líquido. La distancia se calcula entonces utilizando la ecuación: Características Transmisor bifilar multivariable alimentado por bucle de 24 V CC para nivel, volumen o caudal Rendimiento que no depende del proceso (los cambios en la gravedad específica y el dieléctrico no tienen ningún efecto) la frecuencia de funcionamiento de 80 GHz ofrece un rendimiento superior, antenas más pequeñas, mayor precisión y resolución mejorada el teclado de 4 botones y la pantalla LCD gráfica permiten visualizar cómodamente los parámetros de configuración y la curva de eco OPCIONES Apto para SIL 2 (92,3% SFF, con informe FMEDA completo disponible) Programa PACTware para PC y DTM mejorados para una configuración avanzada
