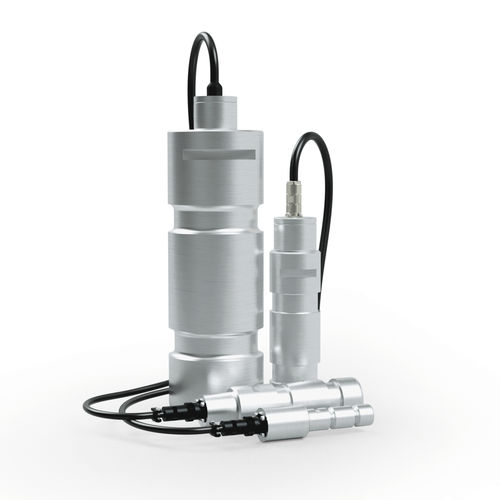

Eje dinamométrico LE series

MAGTROL ofrece una amplia gama de Transductores de Carga-Fuerza-Peso con electrónica integrada opcional o Unidades de Monitorización de Carga (LMU) con funciones B.I.T.E. creando un sistema de medida ideal que comprueba continuamente sobrecargas y cortocircuitos. Ideal para aplicaciones de seguridad según ECE-R10, ISO 13849-1 : CAT4 y PLe (serie LE 600); ISO 13849-1 : CAT2 y PLd (serie LE 400). Las clavijas de medición de carga Magtrol se utilizan para medir la carga y la fuerza, y proporcionan protección contra sobrecargas. Las clavijas se montan en las máquinas en lugar de los ejes normales y se equipan con galgas extensométricas, lo que les permite producir una señal proporcional a la carga medida. Fabricados en Suiza, los pasadores de medición de carga de la serie LE de Magtrol son robustos, con acero inoxidable de alta resistencia y construcción hermética. Disponibles en varios rangos estándar de 2,5 kN a 1 250 kN, su funcionamiento sigue siendo fiable y sin problemas incluso en condiciones ambientales difíciles desde el punto de vista electromagnético. Los pasadores de medición de carga Magtrol tienen dos ranuras circulares y un orificio axial. Dentro del orificio central, adyacente a las ranuras externas, las galgas extensométricas se montan en una configuración de puente completo. El posicionamiento y la orientación de las galgas extensométricas se han optimizado mediante el método de los elementos finitos (FEM). Características Transductores de temperatura compensada con galgas extensométricas en configuración de puente completo. Bajo pedido, disponibles con doble puente redundante. Electrónica para transmisión a grandes distancias: - 2 hilos (LE 200) 4...20 mA - 3 hilos (LE 400) 4...20 mA - 6 hilos (LE 600) disponible con doble canal 4...20 mA Equipo de prueba integrado (B.I.T.E.) incluido en las series LE 400 y LE 600.
