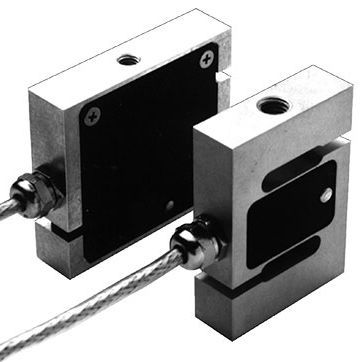

Célula de carga de compresión ZP-S

de tracción compresiónde tracciónen S

Los transductores de fuerza de la Serie ZP-S están diseñados para la medición de fuerzas estáticas y dinámicas y se caracterizan por sus reducidas dimensiones con una alta precisión de medición. La fuerza se introduce centralmente a través de un agujero roscado. Un puente de calibre extensométrico convierte la deformación elástica del cuerpo flexible en forma de S en una señal eléctrica que puede ser evaluada. Se utilizan elementos de compensación y ajuste para establecer los datos técnicos necesarios. Los transductores hasta el tamaño de construcción 50 N se fabrican en una aleación de aluminio de alta resistencia, mientras que los tamaños más grandes están hechos de un acero inoxidable especial. Un fusible de sobrecarga integrado garantiza el funcionamiento seguro de los tamaños de construcción 10N, 20N y 50N. Como estándar, los transductores están equipados con un cable de conexión de 3 m, que tiene extremos libres en el otro lado. El transductor también puede ser suministrado con un amplificador integrado (modelo ZP-E/10 N a 2 kN, las dimensiones han cambiado). Se pueden seleccionar las señales de salida (0 a 10) V o (4 a 20) mA. Características 10 N a 50 kN Alta precisión Dimensiones de montaje bajas Para las fuerzas de tracción y presión Protección de la caja IP 42 A 50 N con protector de sobrecarga integrado
