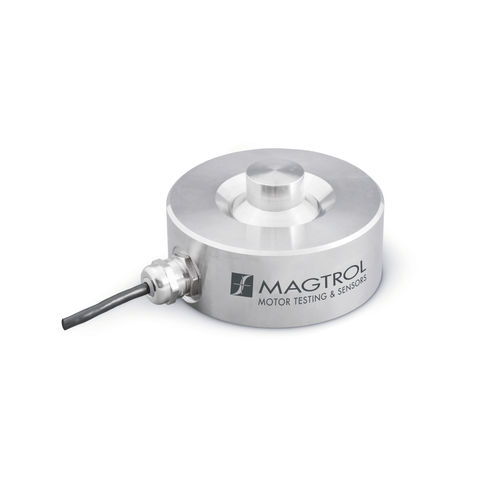

Célula de carga de compresión ZM

de tipo obleade un ejede galga extensométrica

Los transductores de fuerza de la serie ZM de Magtrol están diseñados para medir fuerzas de presión estáticas y dinámicas. Se caracterizan por sus reducidas dimensiones. Fabricados en acero inoxidable o aluminio de alta resistencia, estos transductores pueden utilizarse en una amplia variedad de aplicaciones. En particular, las versiones de acero inoxidable con un alto grado de protección pueden utilizarse en cualquier lugar sin restricciones, incluso en entornos difíciles. El elemento sensor consiste en un cuerpo de diafragma equipado con galgas extensométricas de lámina metálica, que forma una cámara herméticamente cerrada llena de nitrógeno seco. En el montaje estándar, los transductores se fijan con tornillos sobre una superficie plana. La fuerza se introduce verticalmente (sin fuerza transversal) a través de la rótula universal, bien directamente o a través de una interfaz adaptadora metálica. Todos los transductores Magtrol de la serie ZM se suministran con un cable de conexión de 1,5 m de longitud con extremos sueltos. Opcionalmente, pueden suministrarse con un amplificador incorporado (ZM-E). Entonces, se puede seleccionar una señal de salida de 0 ... 10 V CC o 4 ... 20 mA. Características Tamaño reducido; ideal para aplicaciones que requieren poco espacio Rentable, alta precisión y larga fiabilidad de servicio Resistente a daños (sin piezas mecánicas sensibles) Construcción con aleación de aluminio de alta resistencia o acero inoxidable Según el modelo, resistente a productos químicos (adecuado para entornos húmedos y plantas químicas) Clase de protección IP 65 o IP 67 Diseños especiales disponibles bajo pedido
