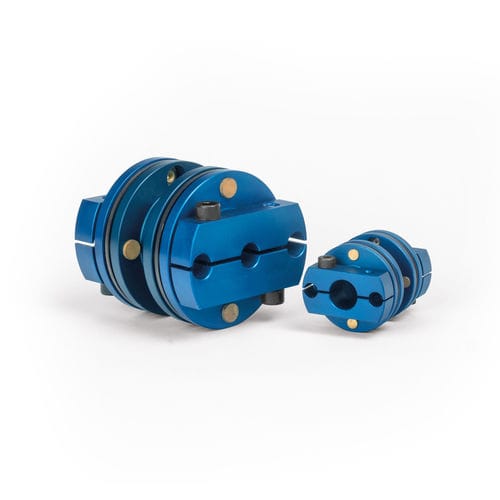

Acoplamiento flexible a la torsión MIC Series

para transmisión marinade ejepara transmisión de potencia mecánica

Los acoplamientos miniatura MIC son el complemento ideal para los transductores de par en línea TM / TMB / TMHS / TS de Magtrol, cuando se montan en un tren de tracción. También pueden utilizarse con cualquier dinamómetro y freno de histéresis (HD), de corrientes de Foucault (WB) o de polvo (PB) de Magtrol. Los acoplamientos consisten en uno (MIC-6) o dos (MIC-5) paquetes de discos, dos cubos de sujeción y un espaciador. Ambos son rígidos a la torsión y flexibles para compensar la desalineación axial y angular cuando se conectan dos extremos del eje. El MIC-5 (acoplamiento de doble elemento) también proporciona una compensación por la desalineación radial. A petición, los acoplamientos de la serie MIC están disponibles en una versión aislada eléctricamente, adecuada para temperaturas de hasta 100 °C (125 °C de temperatura máxima, a corto plazo). Características oPara usar con Magtrol TM, TMB, TMHS y los nuevos transductores de torsión TS en línea, así como HD, Dinamómetros WB y PB oElevada rigidez torsional oBaja inercia oBajo peso oAlta velocidad de rotación oVersión aislada eléctricamente disponible (disponible bajo petición) oRango de diámetro de 2,38 a 28 mm oVersión con tornillos de fijación doble (disponible a petición) Aplicaciones En una instalación de tren de tracción, los acoplamientos en miniatura de doble elemento son el complemento ideal, aunque los acoplamientos de un solo elemento pueden utilizarse para aplicaciones de baja velocidad en una instalación suspendida del sensor de toque. Cuanto mayor sea la velocidad de la aplicación, más cuidado se requiere en la selección del acoplamiento y el montaje (alineación y balanceo) de la configuración del tren de transmisión. Su representante de ventas de Magtrol puede ayudarle a elegir el acoplamiento adecuado para su transductor.
