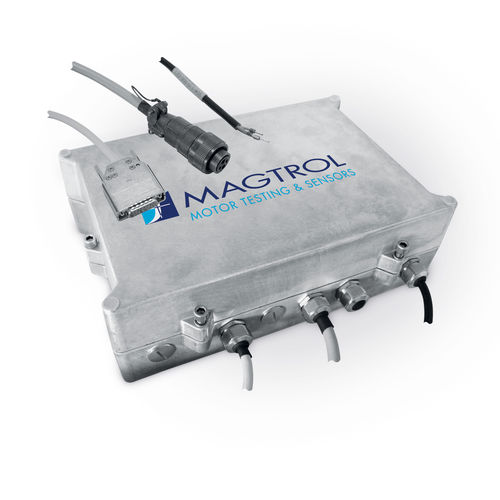

Alimentación eléctrica AC/DC DES Series

de salida simplepara control de freno y embrague

Las fuentes de alimentación de la serie DES están especialmente diseñadas para la gama completa de dinamómetros de freno de corriente parásita y de polvo de Magtrol, con el objetivo de proporcionar el mejor tiempo de respuesta. Las fuentes de la Serie DES están empaquetadas en una carcasa industrial de aluminio fundido. Esto ofrece una protección superior contra las emisiones radiadas para evitar cualquier interrupción de los módulos electrónicos circundantes. Esta carcasa debe instalarse directamente en el banco de pruebas, junto al freno, lo más cerca posible. Los suministros de la Serie DES pueden ser controlados por señales digitales y punto de ajuste analógico provenientes de la electrónica periférica. El controlador del dinamómetro DSP7000 ha sido diseñado para trabajar con la serie DES. La fuente de alimentación se puede encender por control remoto. La señal de STAND-BY permite suministrar la corriente de salida. Esta corriente de excitación es controlada por un punto de ajuste en el rango de 0-10 V DC. El valor nominal de la corriente de excitación se ajusta mediante resistencias internas. Hay dos salidas discretas para las alarmas (colector abierto). La primera es la "Alarma de temperatura". Indicará si el agua de refrigeración del dinamómetro o la temperatura interna de la serie DES están fuera de los límites. La segunda es la "Alarma eléctrica". Se produce cuando se detecta una sobrecorriente o un cortocircuito. La corriente de salida se apaga inmediatamente y se bloquea mientras el relé de alarma general se ajusta bajo su posición de alarma. Un estado bajo durante 200 ms de la señal de espera restablece el enganche. Para aplicaciones con dinamómetros TANDEM, las unidades de la Serie DES también controlan la alimentación del embrague electromagnético. La tensión de alimentación principal de la Serie DES está en el rango de 115/230 VAC - 50/60 Hz.
