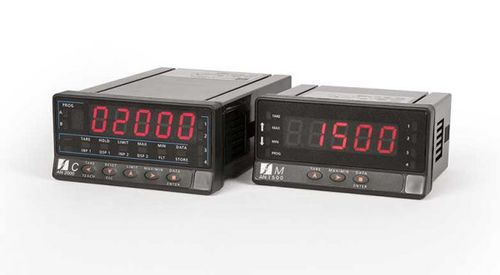

Monitor de carga con visualización AN series

acondicionador de señal

Los monitores de carga, acondicionadores de señal y visualizadores de la serie AN de Magtrol se utilizan para procesar y visualizar mediciones de señales generadas por transductores (peso, carga, presión, par, etc.) que utilizan puentes de galgas extensométricas estándar, como las clavijas de medición de carga de la serie LB de Magtrol(), las clavijas de carga en miniatura de la serie MB-02() o cualquier sensor personalizado basado en la tecnología de galgas extensométricas. Los dispositivos de la serie AN son adecuados para uso en interiores. Proporcionan rangos de entrada y tensiones de excitación seleccionables para adaptarse a células de diversos tipos y sensibilidades. En algunas configuraciones (amplificación de señal, seguridad,...) será necesario utilizar el acondicionador de la Serie AN con una Serie LMU - Unidad de Monitorización de Carga. Si se requiere una pantalla remota o de mayor tamaño se puede utilizar una Serie GAD - Pantalla Digital (con alturas que van de 57 a 400 mm). AN 1500 M: Monitor de carga, acondicionador de señal y pantalla Como acondicionador de señal, el AN 1500 M está diseñado para procesar y visualizar señales procedentes de diversos tipos de transductores (peso, carga, presión, par, etc.) que utilizan puentes de galgas extensométricas estándar. Como monitor de carga, el AN 1500 M también puede recibir cualquier señal dentro del rango de ± 150 mV CC procedente de una derivación, un convertidor o cualquier tipo de transmisor. El monitor de carga proporciona rangos de entrada seleccionables (±15 mV, ±30 mV, ±150 mV) y tensiones de excitación (5 V, 10 V) para adaptarse a células de distintos tipos y sensibilidades. Dos métodos de programación permiten escalar el medidor para que funcione en las unidades de ingeniería deseadas. El instrumento básico es un conjunto soldado compuesto por una placa principal, una pantalla programable tricolor y un circuito de alimentación.
