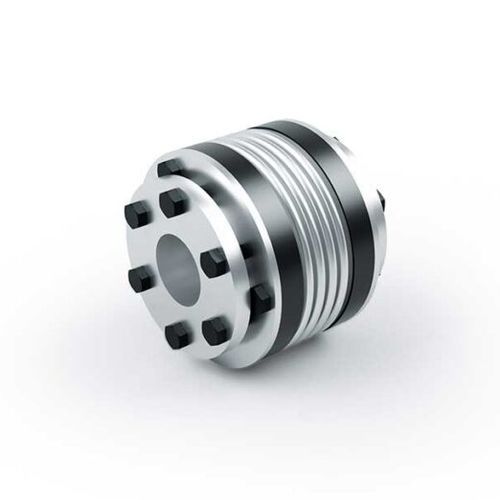

Acoplamiento flexible a la torsión BK3 series

para transmisión marinade fuelle metálicode acero inoxidable

Los acoplamientos de fuelle metálico de la serie BK3 proporcionan el complemento ideal para los transductores y sensores de par en línea TM / TMB / TMHS / TS de Magtrol, cuando éstos se van a montar en un tren de transmisión. El elemento de transmisión de par consta de un fuelle metálico y una conexión de abrazadera cónica. Los acoplamientos son a la vez rígidos a la torsión y flexibles para compensar la desalineación axial, angular y radial al conectar dos extremos de eje. El elevado índice de elasticidad torsional de los acoplamientos garantiza una gran rigidez torsional y precisión angular. Diseño y material Los fuelles son de acero inoxidable de alta calidad altamente flexible, el material del cubo es de acero. Los cubos de apriete constan cada uno de 2 piezas cónicas, una de las cuales, en contacto con el eje, está ranurada. La sujeción se realiza mediante 6 tornillos ISO 4017 por lado. Características Acoplamientos de fuelle metálicos para uso con transductores y sensores de par en línea Magtrol de las series TM, TMB, TMHS y TS Transductores y Sensores Dedicados a la transmisión de par Alta rigidez a la torsión Gama de diámetros: 12 ... 100mm Sujeción a un eje liso mediante casquillos cónicos Fácil de montar
