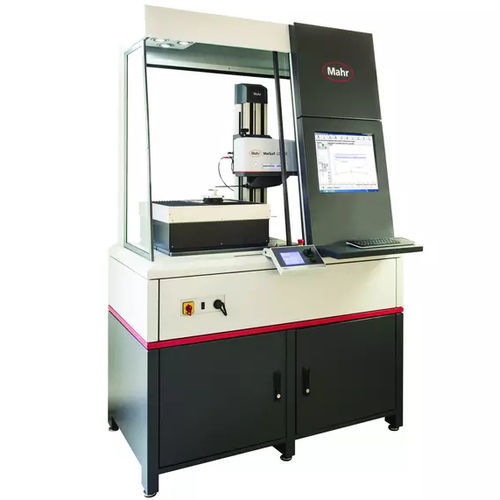

Perfilómetro de medición de forma MarSurf CNC modular

industrialautomáticoCNC

Las MarSurf CNC modular son estaciones de medición CNC formados por componentes estándar Partiendo de una estación de medición de superficies estándar, es posible añadir ejes de la mesa adicionales y, en su caso, una cabina de medición, para convertirla en una cómoda estación de medición CNC parcialmente automática. • Configuración Plug and Play del control • Fácil de utilizar a través del asistente de medición del software MarWin • «Ingenioso» concepto universal para el alojamiento y la fijación de la pieza de trabajo • Poca necesidad de formación Eje lineal T1S-L, inclusive módulo de control para MidRange CNC Recorrido de ajuste de 200 mm Dimensiones de 510 mm x 200 mm x 200 mm Capacidad de carga de 50 kg T1S-R Eje de rotación Incluye placa de alojamiento estándar y módulo de control para MidRange CNC Puede utilizarse como eje TA o eje TC Dimensiones de 270 mm x 200 mm x 210 mm Capacidad de carga de 30 kg T3S-LLR Combinación de 3 ejes Incluye placa de alojamiento estándar y módulo de control para MidRange CNC Construcción monolítica de múltiples ejes a partir de los ejes TX-TY-TC Capacidad de carga de 30 kg Aplicaciones Medición en el entorno cercano al área de producción • Medición de las paletas • Medición de la topografía • Varios puntos de medición en una pieza sin cambio de sujeción • Alineación automática del eje X • Estación de medición universal para numerosas tareas de medición • Búsqueda automática del cenit
