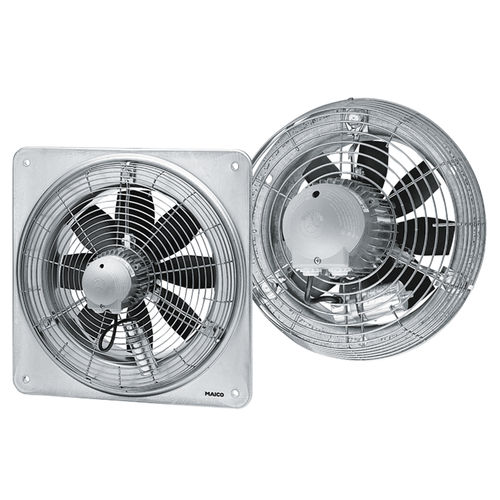

Ventilador de pared EZQ 20/4 E

de alta eficaciareversibleaxial

Ventilador axial de pared con placa de pared cuadrada, DN 200, monofásico CA -Rejilla de protección cromada en el lado de aspiración, protección contra contacto accidental según DIN EN ISO 13857. -Rodetes de 8 álabes de poliamida rellena de fibra de vidrio. Equilibrados dinámicamente en dos niveles, de acuerdo con el nivel de rendimiento 6.3, DIN ISO 1940, Parte 1. -Se pueden montar en cualquier posición. -Dirección del flujo de aire -La siguiente ilustración muestra la dirección del flujo de aire: Dirección del flujo de aire A: Con aire aspirado a través del motor, estándar Dirección del flujo de aire B: con aire soplado a través del motor, disponible bajo pedido Sentido de giro Modo de inversión: El caudal volumétrico se reduce aprox. un 35 % con sentido de circulación del aire anómalo. Motor Motor asíncrono. Velocidad regulable. Excepción: Tipo EZQ 45/6 B, EZS 45/6 B, DZQ 40/2 B y DZS 40/2 B. Reversible. Excepción: Ventiladores con motores de polos sombreados (...-E). No aptos para la ventilación de aire saturado de vapor. Motor de CA Series de modelos EZQ y EZS. Tensión nominal 230 V, 50 Hz. Protección térmica contra sobrecargas de serie. ventiladores "../B": Motores de condensador con condensador de funcionamiento instalado en la rejilla de protección o en el manguito de pared, grado de protección IP 55. ventiladores "../D": Motores de condensador con condensador de funcionamiento en caja de bornes, grado de protección IP 54. ventiladores "../E": Motores de polos sombreados, no reversibles, grado de protección IP 54. Conexión eléctrica Al bloque de terminales situado bajo la cubierta del motor. Instrucciones de seguridad El ventilador sólo puede ponerse en funcionamiento si se garantiza que la protección contra el contacto accidental con el rodete cumple la norma DIN EN ISO 13857.
