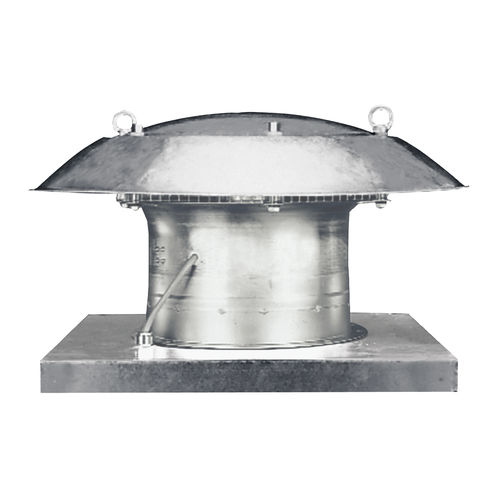

Ventilador de tejado EZD 25/4 D

verticalhorizontalreversible

-Carcasa, placa base, tobera de aspiración y cubierta de protección contra la lluvia de chapa de acero galvanizado. -Rejilla de protección galvanizada en el lado de descarga, protección contra contacto accidental según DIN EN ISO 13857. -Cáncamos robustos que permiten el transporte con grúa. -Rodete de 8 palas de poliamida rellena de fibra de vidrio. Equilibrado dinámicamente en dos niveles, de acuerdo con el nivel de rendimiento 6.3, DIN ISO 1940, Parte 1. -Puede conmutarse a ventilación o extracción de aire (excepción EZD ... E). Dirección del flujo de aire -La siguiente ilustración muestra la dirección del flujo de aire: -Dirección estándar del flujo de aire: Con aire soplado a través del motor. -Modo de inversión: Con aire aspirado a través del motor. -Funcionamiento inverso (excepción EZD ... E): El caudal volumétrico se reduce aprox. un 35 % con dirección anormal del flujo de aire. Motor -Motor asíncrono. -Reversible. Excepción: Ventiladores con motores de polos sombreados (".../E"). -Protección contra sobrecarga térmica de serie. Motor de CA -Serie de modelos EZD. -Tensión nominal 230 V, 50 Hz. -Ventiladores "../B" y "../D": Motores de condensador con condensador de funcionamiento en la caja de bornes. -Ventiladores "../E": Motores de polos sombreados, no reversibles. -Grado de protección para EZD... D y ... E IP 54. -Grado de protección para EZD... B IP 55 Conexión eléctrica -Cable de conexión, aprox. 1,7 m de longitud. Indicaciones de seguridad -El ventilador sólo puede ponerse en funcionamiento si la protección contra el contacto accidental con el rodete está -garantizada conforme a DIN EN ISO 13857.
