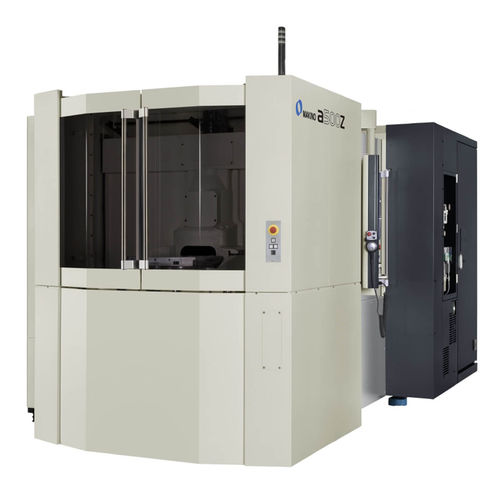

Centro de mecanizado CNC 5 ejes a500Z

horizontalcon mesa rotativaBT 40

Con el añadido de fábrica de un quinto eje «tipo Z» completamente integrado, esta versátil máquina lleva el rendimiento y la fiabilidad líderes de nuestros CMH de cuatro ejes serie nx un paso más allá para resolver las cada vez más complejas geometrías de piezas con el mínimo número de configuraciones de sujeción y operaciones de mecanizado de piezas. La novedosa disposición cinemática del a500Z minimiza las longitudes de los trayectos de fuerza tanto a través del cabezal como de la pieza de trabajo, lo que contribuye a transferir las cargas de corte y las fuerzas de reacción de manera más efectiva al banco nivelado en tres puntos, maximizando las velocidades de retirada de metal y la vida útil de las herramientas de desgaste gracias a una robustez del sistema sin precedentes. El a500Z aloja piezas de trabajo de hasta 630 mm de diámetro y 500 mm de alto, con unas cargas útiles de hasta 400 kg. Las carreras de los ejes X e Y son de 730 y 750 mm respectivamente, mientras que la del eje Z varía entre los 500 y los 700 mm en función de la posición de los ejes de rotación. Las dos mesas rotativas son de accionamiento directo, con giro ilimitado de 360° en el eje B y de 180° en la novedosa unidad del eje C de «estilo inclinado». Esto confiere una gran flexibilidad en el posicionamiento de la pieza de trabajo: con la parte superior del palé en perpendicular, paralelo o cualquier posición comprendida entre estos dos extremos respecto a la línea central del cabezal.
