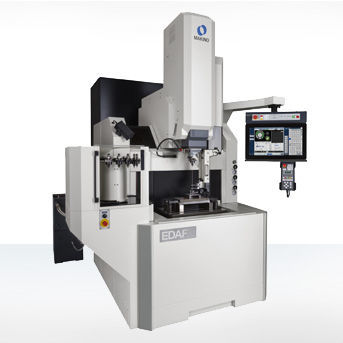

Máquina de electroerosión por penetración EDAF2-FH

de precisiónCNC

Con su capacidad para ejecutar procesos de mecanizado por electroerosión tanto estándares por inmersión como de perforación de alta precisión en un único equipo, la máquina para orificios finos EDAF2-Fine Hole asegura el mismo rendimiento que en los procesos normales de EDM por inmersión de la EDAF2, solo que contiene componentes adicionales especiales para la perforación de alta exactitud de orificios por EDM. La estructura de la máquina es pesada y robusta para conservar la precisión a largo plazo; además, el depósito dieléctrico está integrado en la fundición base para ahorrar espacio en planta. El depósito integrado contribuye a mantener una excelente estabilidad térmica en la máquina, incluidas las estructuras de los ejes Y y Z, por las que también circula el fluido refrigerante. La máquina para orificios finos EDAF2-Fine Hole presenta un eje W programable y un brazo con estructura independiente pero paralela al eje Z; además, este eje adicional contiene componentes adicionales de ayuda al guiado para matrices y al guiado intermedio para operaciones de perforación por EDM. El guiado intermedio del eje W es compatible con electrodos de pequeño diámetro y contribuye a evitar vibraciones o pandeos durante el mecanizado; el brazo del eje W se puede desmontar y montar en la máquina en menos de un minuto con la ayuda de una serie de desconexiones rápidas y un conector Curvic rígido. La máquina para orificios finos EDAF2-Fine Hole está equipada de serie con un eje C de alta velocidad que proporciona indexado de precisión y velocidades de rotación continua de hasta 2000 rpm, así como con una bomba de alta presión de 6 o 10 MPa de capacidad.
