Kit de evaluación para célula de carga con convertidor de señal EVAL KIT series

para convertidor de señal

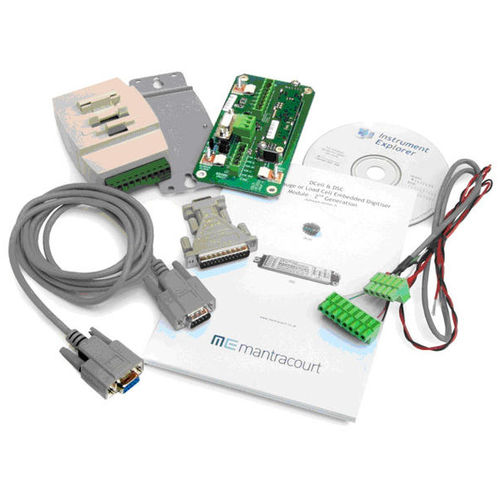

El kit de evaluación DCell & DSC es una forma ideal para que los usuarios se familiaricen con los módulos digitalizadores en situaciones de prueba. El kit incluye todo lo necesario para comunicarse con un in-cell o una tarjeta desde el PC. Una placa de circuito impreso de evaluación (DSJ1) que consta de: Un conector de tornillo de 8 vías para la galga extensométrica y el sensor de temperatura Un conector de tornillo de 5 vías para alimentación y comunicaciones RS485 Un conector tipo "D" de 9 vías para la conexión directa RS232 al PC, CAN y RS485 Cabezales de enlace para la selección de comunicaciones RS232 o RS485 Resistencia de terminación para CAN y RS485 Sensor de temperatura integrado para facilitar la evaluación de la compensación de temperatura LED de indicación de alimentación LED para salida digital (sólo DSC) Interruptor pulsador para entrada digital (sólo DSC) Una célula de evaluación DCell (soldada y cableada a la placa) o DSC (atornillada a la placa) de su elección Un adaptador tipo 'D' de 9 a 25 vías para el puerto de comunicaciones del PC Un cable de extensión tipo 'D' de 9 vías Para RS485 SOLO un convertidor RS232 a RS485 y un cable de conexión Para RS232 SOLO un cable de conexión de alimentación Una forma ideal y económica para que los usuarios noveles se familiaricen con los módulos digitalizadores en situaciones de prueba y descubran las ventajas del DCell/DSC Kits RS232, RS485 y CAN disponibles El coste del kit incluye un DCell o DSC "GRATUITO", montado y listo para funcionar (el DCell se suelda al soporte y el DSC se atornilla al soporte) El kit incluye todo lo necesario para comunicarse con la tarjeta DCell o DSC desde su PC El software Instrument Explorer es necesario para la interfaz con el PC y puede descargarse gratuitamente desde la página de Soporte
