Sensor de corriente con transformador ACT-0036

fijoACcon apertura

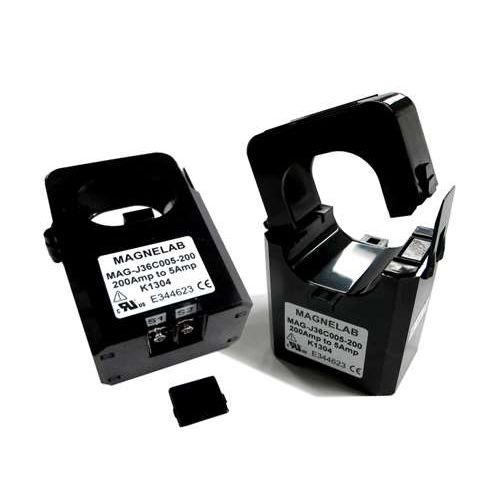

ACT-0036 Transformador de núcleo partido Salida de corriente CA El transformador de núcleo dividido ACT-0036 (anteriormente MAG-J36C005) es un sensor de corriente de núcleo dividido con apertura de 36 mm que transforma una entrada de corriente CA de 200 a 400 amperios en una salida de 5 amperios. Los transformadores de núcleo partido son ideales para la instalación en el cableado eléctrico existente mediante el encaje alrededor del conductor. El ACT-0036 tiene un mecanismo de auto-bloqueo. Aplicaciones frecuentes -Medidor de potencia -Switchgear -Sistemas de medición distribuidos -Conjuntos generales -Paneles de control ACT-0036 | Características ● Transformador de corriente Entrada hasta 600 Amperios ● Salida de 5A con corriente nominal ● Precisión al 5% a 120% de la corriente nominal a una frecuencia de 50 Hz a 60 Hz ● Registrado por UL, cumple con la normativa CE y RoHS ● 2 X Terminales de tornillo M3 ACT-0036 | Descripción "El Magnelab ACT-0036 es un transformador de núcleo partido de clase 2. Transforma la entrada de corriente alterna de entre 200 y 600 Amperios en una salida de 5 Amperios. Un sensor de corriente alterna como este puede ser fácilmente instalado en el cableado eléctrico existente. Esto se consigue simplemente encajándolo alrededor del conductor ya instalado. El ACT-0036 está equipado con un mecanismo de auto-bloqueo para facilitar su uso. Se utiliza a menudo en interruptores, medidores de potencia, conjuntos generales, sistemas de medición distribuida y paneles de control. El ACT-0036 tiene varias características. Estos incluyen una entrada nominal de hasta 600 amperios y una salida a una corriente nominal de 5 amperios. Tiene una precisión de clase 3 para hasta 2,5 VA. La precisión es del 5% al 120% de la corriente nominal. También tiene un nivel de protección bipolar de 6,5Vp y un rango de frecuencia de entre 50 Hz y 60 Hz.
